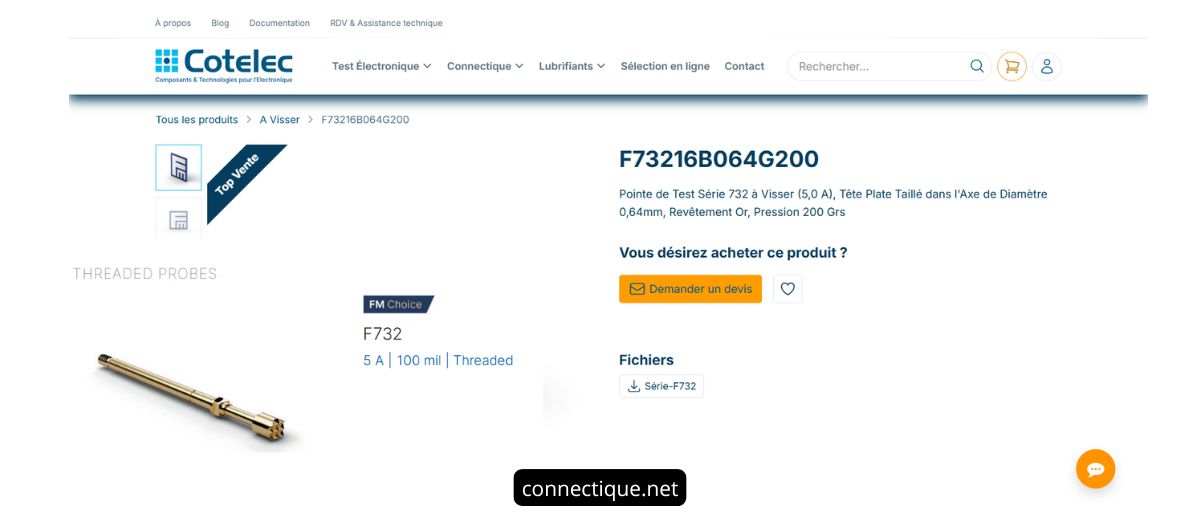

Pointe de test F73216B064G200 : une solution fiable pour les bancs de test électroniques
Dans les systèmes de test électroniques modernes, la qualité du contact entre l’équipement de mesure et le circuit imprimé conditionne directement la fiabilité des diagnostics et la rapidité des contrôles en production.
Pointe de test F73216B064G200 : une solution fiable pour les bancs de test électroniques
Dans les systèmes de test électroniques modernes, la qualité du contact entre l’équipement de mesure et le circuit imprimé conditionne directement la fiabilité des diagnostics et la rapidité des contrôles en production. La pointe de test F73216B064G200, issue de la série 732, fait partie des composants utilisés dans de nombreux bancs de test pour garantir une connexion stable et répétable lors des opérations de mesure et de validation de cartes électroniques.
- Pourquoi la série 732 est utilisée dans les bancs de test électroniques
- Caractéristiques techniques de la pointe F73216B064G200
- Les matériaux et revêtements qui garantissent la fiabilité du contact
- Applications industrielles dans les systèmes de test
- Comment sélectionner une pointe de test adaptée à un banc de test
Pourquoi la série 732 est utilisée dans les bancs de test électroniques
Dans l’industrie électronique, les bancs de test automatisés permettent de vérifier la conformité des cartes électroniques avant leur intégration dans un produit final. Ces systèmes utilisent des pointes de test pour établir un contact temporaire avec des points de mesure présents sur les circuits imprimés. Vous pouvez donc consulter notre site si vous recherchez des informations sur les pointes de test ICT.
La série 732 appartient à une famille de pointes de test filetées destinées aux environnements industriels où la répétabilité du contact et la stabilité mécanique sont essentielles, à comparer avec la pointe de test HCF73106B130G500 haute température 5 A. Ces pointes sont conçues pour supporter des courants pouvant atteindre environ 5 ampères et présentent une résistance de contact typique inférieure à 25 milliohms.
La documentation technique indique également une plage de fonctionnement thermique comprise entre -45 °C et +100 °C, ce qui permet leur utilisation dans des environnements industriels variés, allant des laboratoires de validation aux lignes de production automatisées.
Caractéristiques techniques de la pointe F73216B064G200
La référence F73216B064G200 correspond à une configuration spécifique de la série 732, adaptée aux tests nécessitant un contact précis sur des points de petite dimension, à comparer avec le réceptacle H732LARD série 732
| Caractéristique | Valeur |
|---|---|
| Type de produit | Pointe de test filetée |
| Série | 732 |
| Courant maximal | 5 A |
| Diamètre de tête | 0,64 mm |
| Forme de tête | Plate taillée dans l’axe |
| Pression de contact | 200 grammes |
| Entraxe minimum | 1,92 mm à 2,54 mm |
Le diamètre de tête de 0,64 mm permet d’atteindre des points de test relativement compacts présents sur les circuits imprimés modernes. La pression de 200 grammes assure un contact suffisant pour traverser les couches d’oxydation pouvant apparaître sur certaines surfaces métalliques.
La pression de contact constitue l’un des paramètres essentiels dans le domaine des tests électroniques. Une pression insuffisante peut entraîner un contact instable, tandis qu’une pression excessive peut endommager les pastilles de test ou les pistes du circuit imprimé.
Les matériaux et revêtements qui garantissent la fiabilité du contact
La performance d’une pointe de test dépend largement des matériaux utilisés pour sa fabrication. Dans la série 732, plusieurs matériaux sont utilisés afin de combiner conductivité électrique, résistance mécanique et durabilité.
Le plongeur est réalisé en alliage cuivre-béryllium avec un revêtement en or, ce qui permet d’obtenir une excellente conductivité électrique et une résistance élevée à l’usure. Le corps est généralement fabriqué en laiton plaqué or, tandis que le ressort interne est constitué d’acier à ressort avec un revêtement argenté.
Ce choix de matériaux contribue à limiter l’oxydation, à maintenir une faible résistance de contact et à prolonger la durée de vie de la pointe de test, même dans les environnements industriels soumis à des cycles de test répétés.
Applications industrielles dans les systèmes de test
Les pointes de test de la série 732 sont utilisées dans de nombreux contextes industriels liés au contrôle des systèmes électroniques.
- tests ICT (In Circuit Test)
- tests fonctionnels de cartes électroniques
- validation de prototypes
- contrôle qualité en production
- tests de connecteurs et de faisceaux électriques
- mesure de signaux et d’alimentation sur PCB
Dans les chaînes de production modernes, ces tests sont souvent réalisés par des systèmes automatisés capables de contrôler des centaines de points de mesure en quelques secondes. Les pointes de test jouent alors un rôle essentiel pour garantir la précision et la répétabilité des mesures.
Comment sélectionner une pointe de test adaptée à un banc de test
Le choix d’une pointe de test dépend de plusieurs paramètres techniques liés à la configuration du banc de test et aux caractéristiques du circuit imprimé.
Les ingénieurs doivent notamment prendre en compte le diamètre des pastilles de test, l’espacement entre les points de mesure, le courant à mesurer et la pression de contact nécessaire pour assurer une connexion fiable.
La référence F73216B064G200 représente une solution adaptée aux applications nécessitant un contact précis sur des points de petite taille, tout en conservant une capacité de courant compatible avec de nombreuses opérations de validation électronique.
Dans les environnements de production électronique, la qualité des pointes de test influence directement la fiabilité des bancs de test et la précision des diagnostics réalisés sur les cartes électroniques.
Les ingénieurs qui souhaitent identifier la pointe de test la plus adaptée à leur configuration peuvent s’appuyer sur l’expérience des spécialistes du test électronique afin de sélectionner la solution la plus pertinente pour leur banc de test.
