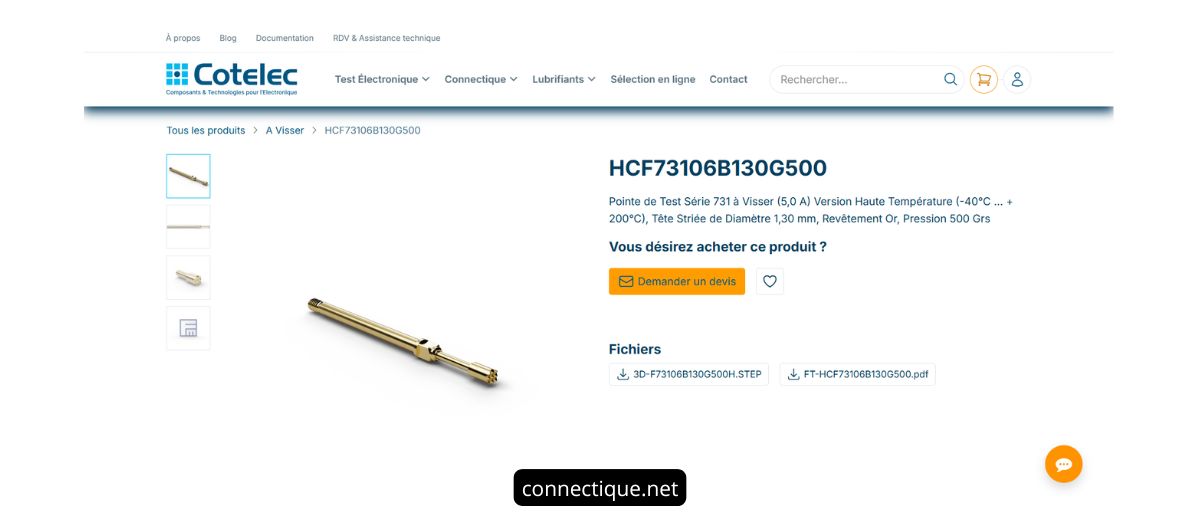

Pointe de test HCF73106B130G500 série 731 pour les applications de test haute température

Dans les environnements industriels où les cartes électroniques doivent être contrôlées dans des conditions thermiques sévères, la fiabilité du contact électrique constitue un facteur déterminant pour la qualité des mesures. La pointe de test HCF73106B130G500 appartient à la série 731 et a été conçue pour répondre aux contraintes rencontrées dans les bancs de test soumis à des températures élevées. Sa conception robuste et ses matériaux conducteurs permettent de maintenir un contact stable même lorsque les conditions d'exploitation deviennent exigeantes.

Grâce à une plage de température de fonctionnement allant de -45°C à +200°C, cette pointe de test peut être utilisée dans de nombreux environnements industriels, notamment dans les lignes de production électronique, les systèmes de validation de cartes électroniques ou les installations de test destinées à des équipements automobiles, aéronautiques ou industriels.

Une conception adaptée aux contraintes thermiques industrielles

Les environnements de test électroniques peuvent être soumis à des variations importantes de température, notamment lorsque les équipements testés fonctionnent à proximité de sources de chaleur ou lorsqu'ils doivent être validés dans des conditions simulant leur environnement réel d'utilisation. La pointe de test HCF73106B130G500 est conçue pour fonctionner dans une plage thermique étendue, ce qui la rend adaptée aux applications où les températures élevées peuvent affecter les performances des composants de contact.

Cette caractéristique permet son utilisation dans plusieurs contextes industriels :

• bancs de test pour cartes électroniques de puissance
• systèmes de validation pour modules automobiles
• tests de composants électroniques soumis à des cycles thermiques
• contrôle de production dans les environnements industriels chauds

La stabilité thermique des matériaux utilisés contribue à maintenir les performances mécaniques et électriques de la pointe même dans des conditions de test intensives.

Caractéristiques électriques pour les bancs de test électroniques

La pointe de test HCF73106B130G500 peut supporter un courant continu de 5 ampères, ce qui la rend adaptée aux applications nécessitant une conduction électrique stable. Cette capacité permet d'utiliser cette pointe dans des systèmes de test fonctionnel ou dans des dispositifs de validation de cartes électroniques où le passage de courant est nécessaire pour vérifier le comportement des circuits.

La résistance de contact typique de 30 milliohms contribue à assurer une transmission fiable du signal électrique entre la pointe de test et le point de contact sur le circuit imprimé. Le revêtement or appliqué sur les surfaces conductrices favorise un contact stable et limite les phénomènes d'oxydation qui pourraient altérer la qualité de la mesure.

Architecture mécanique et précision de contact

Dans un système de test automatisé, la répétabilité du contact est essentielle pour garantir la fiabilité des mesures. La pointe HCF73106B130G500 est conçue pour offrir une précision de positionnement élevée grâce à une tolérance de pointage de ±0,08 mm. Cette caractéristique est particulièrement importante dans les applications où les points de test sont proches les uns des autres sur les circuits imprimés.

La course nominale de 3,50 mm permet d'absorber les variations de position entre la pointe et la surface de contact, tandis que la course maximale de 4,40 mm offre une marge de fonctionnement suffisante pour les interfaces de test industrielles. La force de ressort de 500 cN garantit un contact stable entre la pointe et la pastille de test, tout en limitant les risques d'endommagement des surfaces testées.

Tête striée de diamètre 1,30 mm pour améliorer la fiabilité du contact

La géométrie de la tête de contact joue un rôle important dans la qualité de la connexion électrique. La pointe HCF73106B130G500 est équipée d'une tête striée de diamètre 1,30 mm, conçue pour améliorer l'adhérence mécanique sur la surface du point de test. Cette configuration permet de traverser les éventuelles couches d'oxydation ou de contamination présentes sur les pastilles de test.

Cette conception est particulièrement utile dans les situations suivantes :

• tests de cartes électroniques avec revêtement étain
• contrôle de connecteurs ou surfaces métalliques
• tests fonctionnels nécessitant un contact fiable
• applications industrielles où les surfaces peuvent être contaminées

Matériaux utilisés pour la durabilité et la conductivité

La performance d'une pointe de test dépend en grande partie des matériaux utilisés pour sa fabrication. Dans le cas de la HCF73106B130G500, le plongeur est réalisé en cuivre béryllium, un matériau reconnu pour sa résistance mécanique et ses propriétés conductrices. Ce choix contribue à assurer une bonne transmission du courant tout en conservant une grande résistance à la fatigue mécanique.

Le corps de la pointe est fabriqué en laiton avec un revêtement or, ce qui améliore la conductivité électrique et limite les phénomènes d'oxydation. Le ressort interne est réalisé en acier de haute qualité, conçu pour maintenir ses caractéristiques mécaniques malgré des cycles de compression répétés.

Dimensions et caractéristiques techniques

Intégration dans les systèmes de test automatisés

La pointe de test HCF73106B130G500 peut être intégrée dans différents types d'interfaces de test utilisées pour le contrôle des circuits imprimés. Son filetage M1.4 facilite son installation dans les dispositifs de test à visser et garantit un maintien mécanique fiable. Le pas de 2,40 mm (94 mil) permet son utilisation dans des configurations où les points de test sont espacés de manière standard dans les bancs de test électroniques.

Dans les systèmes de test à lit de clous, cette pointe peut être utilisée pour établir un contact temporaire entre l'interface de test et les points de mesure situés sur les cartes électroniques. Cette configuration est largement utilisée dans les lignes de production pour vérifier la conformité des circuits imprimés avant leur assemblage final.

Une solution adaptée aux environnements de test exigeants

Grâce à sa conception mécanique robuste, à ses matériaux conducteurs et à sa capacité à fonctionner à haute température, la pointe de test HCF73106B130G500 constitue une solution fiable pour les applications de test électronique dans l'industrie. Elle permet d'assurer une connexion électrique stable dans les systèmes de test automatisés, contribuant ainsi à améliorer la qualité et la répétabilité des mesures.

Dans les installations industrielles où la précision des tests électroniques est essentielle, le choix d'une pointe de test adaptée contribue directement à la performance globale du banc de test. Pour identifier la configuration la plus adaptée à une application spécifique, il est recommandé d'étudier les contraintes mécaniques, électriques et thermiques du système de test avant de sélectionner les composants de contact appropriés.
