Réceptacle H732LARD : une base mécanique fiable pour intégrer des pointes de test série 732

Dans un banc de test électronique, la performance d’une pointe de test dépend aussi de la qualité de son réceptacle, car c’est lui qui conditionne la tenue mécanique, la qualité de l’intégration et la stabilité de la connexion dans le temps. Le réceptacle H732LARD appartient à la famille H732 et a été conçu pour recevoir des pointes de test de la série 732 dans des environnements où la précision d’assemblage, la robustesse mécanique et la qualité de la terminaison électrique jouent un rôle de premier plan.

Pourquoi le réceptacle influence directement la qualité d’un banc de test

Quand on évoque un système de test électronique, l’attention se porte souvent sur la pointe de test elle-même, sur sa géométrie, sur sa force de ressort ou sur son diamètre de tête. Pourtant, un banc de test fiable ne repose pas uniquement sur la qualité de la pointe mobile. Il dépend aussi du composant qui la reçoit, la maintient, la positionne correctement et lui assure une liaison stable avec le reste de l’outillage. Ce composant, c’est le réceptacle. Reportez-vous aux pdf à télécharger sur le site Cotelec si vous recherchez des pointes de test fine-pitch.

Les pointes de test à visser ont leur propre fonction. Un réceptacle mal choisi peut introduire des difficultés d’assemblage, une moins bonne tenue mécanique, une intégration moins propre dans la plaque support ou encore une qualité de connexion insuffisante entre la pointe de test et le circuit de test. À l’inverse, un modèle bien adapté simplifie le montage, améliore la répétabilité des interventions de maintenance et contribue à la régularité des performances électriques dans la durée.

Le H732LARD s’inscrit précisément dans cette logique. Il ne s’agit pas d’un simple accessoire secondaire, mais d’un élément d’interface entre la mécanique du banc de test et la fonction électrique portée par la pointe de test.

Ce que le H732LARD apporte concrètement à une intégration sérieuse

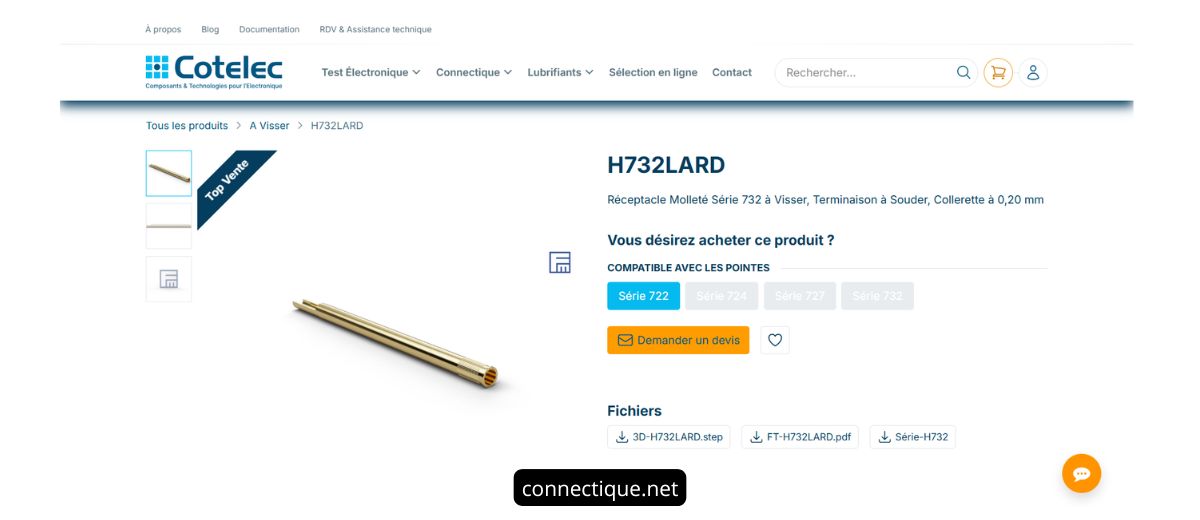

Le produit H732LARD est un réceptacle molleté série 732 à visser, avec terminaison à souder. Il appartient à la famille H732. La fiche technique précise également qu’il s’agit d’un modèle avec connexion de type Solder Connection, conçu pour des applications où l’on recherche une liaison propre, robuste et compatible avec une intégration industrielle structurée.

Dans la pratique, ce type de réceptacle est pertinent lorsqu’un intégrateur souhaite fixer une pointe de test dans un support de manière stable, tout en conservant une possibilité de raccordement par soudure. Ce choix de terminaison convient à de nombreux montages où la continuité électrique doit rester fiable dans le temps, sans dépendre d’un simple contact provisoire ou d’une solution trop légère pour un environnement de production.

La mention de réceptacle à visser indique une logique d’intégration mécanique pensée pour la tenue, le positionnement et la maintenance. Sur un banc de test, cette caractéristique peut faciliter le remplacement des composants, sécuriser l’implantation dans la plaque ou dans le support prévu, et contribuer à maintenir un alignement satisfaisant entre la pointe et la zone de contact visée sur la carte électronique.

Caractéristiques techniques du réceptacle H732LARD

Les valeurs ci-dessus proviennent de la fiche du produit H732LARD, qui mentionne notamment la longueur totale de 35,00 mm, le diamètre extérieur de 2,00 mm, le diamètre de bague de pression de 2,20 mm, la hauteur de collerette de 2,20 mm et l’outil associé FEWZ-772..

Pourquoi les dimensions mécaniques comptent autant que la pointe elle-même

Dans un projet de banc de test, les dimensions d’un réceptacle ne relèvent pas d’un simple détail de fabrication. Elles déterminent l’intégration réelle du composant dans l’outillage. Une longueur totale de 35,00 mm, par exemple, influence l’encombrement général, la profondeur d’implantation et la manière dont la pointe sera positionnée dans l’ensemble mécanique. Le diamètre extérieur de 2,00 mm joue quant à lui sur le perçage, la compatibilité avec le support et la précision du maintien.

Le diamètre de bague de pression de 2,20 mm et la hauteur de collerette de 2,20 mm sont également intéressants pour la stabilité d’assemblage. Dans un montage bien conçu, ces paramètres participent à la reprise des efforts mécaniques, à la qualité d’appui et à la cohérence de l’implantation sur l’ensemble du dispositif de test. Lorsque des dizaines ou des centaines de points de contact doivent coexister dans un même outillage, ce niveau de précision devient déterminant.

C’est précisément pour cette raison qu’une fiche produit ne doit pas se limiter à une désignation ou à une compatibilité de principe. Les cotes mécaniques permettent d’anticiper les contraintes d’intégration, d’éviter certaines erreurs de conception et de préparer un montage plus propre dès la phase d’étude.

Dans quels contextes utiliser un réceptacle à visser avec terminaison à souder

Le H732LARD peut trouver sa place dans différents contextes liés au test électronique, dès lors qu’une pointe de test série 732 doit être intégrée dans un support avec une bonne tenue mécanique et une terminaison électrique par soudure.

• outillages de test pour cartes électroniques
• bancs de contrôle en production
• montages de validation de prototypes
• dispositifs de maintenance électronique
• interfaces de test où la stabilité de l’implantation est recherchée

Ce type de réceptacle est particulièrement intéressant lorsque le projet impose une implantation soignée, un bon maintien dans le temps et une liaison électrique qui ne repose pas uniquement sur un contact mécanique temporaire. La terminaison à souder répond bien à cette logique, notamment dans les environnements où l’on privilégie la robustesse de raccordement et la continuité électrique.

Le document produit mentionne par ailleurs l’outil pour réceptacle FEWZ-772.., ce qui montre que l’intégration de ce composant s’inscrit dans un écosystème de montage pensé pour faciliter une mise en œuvre plus maîtrisée.

Les points à vérifier avant de sélectionner ce type de réceptacle

Choisir un réceptacle comme le H732LARD suppose d’examiner plusieurs critères en amont. Le premier concerne la compatibilité avec la famille de pointes de test visée. Ici, l’appartenance à la famille H732 doit être cohérente avec le reste de l’architecture mécanique retenue pour le banc ou l’interface de test.

Le deuxième point concerne l’intégration physique. Il faut vérifier les diamètres, la longueur, la collerette et les conditions de montage pour s’assurer que le réceptacle s’insérera correctement dans le support prévu. Le troisième point concerne la terminaison électrique. Une connexion à souder peut être très pertinente pour certains projets, mais elle doit être évaluée selon les habitudes d’assemblage, les contraintes de maintenance et le niveau de robustesse recherché.

Enfin, il convient de penser le réceptacle non pas comme une pièce isolée, mais comme un élément d’un ensemble plus large comprenant la pointe, le support, les outils de pose et l’environnement de test. C’est souvent cette approche globale qui permet d’obtenir un résultat fiable, propre et durable sur le terrain.

Pour sélectionner le bon réceptacle, valider sa compatibilité avec votre outillage et construire une solution de test cohérente, le plus judicieux reste de s’appuyer sur un accompagnement technique adapté à votre application.
