Pourquoi la compréhension mécanique des pointes de test change la fiabilité industrielle

Dans les environnements industriels, les pointes de test sont souvent perçues comme de simples consommables. Pourtant, leur comportement mécanique conditionne directement la qualité des mesures, la répétabilité des tests et la durée de vie des équipements.

Une mécanique de précision souvent sous-estimée

Une pointe de test fonctionne comme un système électromécanique miniature. Elle assure une liaison temporaire entre un circuit à tester et un instrument de mesure, avec une exigence élevée de stabilité. Il faut donc bien choisir ses pointes de test en fonctionde ses critères.

Cette architecture permet d’absorber les tolérances mécaniques tout en garantissant un contact électrique constant. Une mauvaise compréhension de ces éléments entraîne souvent des erreurs d’interprétation lors des défauts de test, il faut bien comparer les différentes formes de têtes avant de faire son choix.

Pourquoi la force du ressort influence directement vos résultats

La force du ressort détermine la pression exercée sur le point de contact. Elle joue un rôle déterminant dans la capacité à traverser les contaminants de surface comme les oxydes ou les résidus de flux.

Configuration	Impact industriel
Force adaptée	Contact stable et faible résistance électrique
Force trop élevée	Usure accélérée et détérioration des surfaces

Pour un responsable industriel, le choix de la force ne doit jamais être laissé au hasard. Il s’agit d’un paramètre stratégique qui impacte directement les coûts de maintenance.

Course de travail : un paramètre clé pour la stabilité des tests

La course de travail correspond à la distance parcourue par le piston lors du test. Elle représente le point d’équilibre entre pression mécanique et longévité.

Trois phases déterminantes dans le mouvement

• Position initiale avec précontrainte du ressort
• Phase de contact avec compression progressive
• Position optimale de mesure

Une course mal maîtrisée entraîne des phénomènes d’usure interne, souvent invisibles au début mais très coûteux à long terme.

Déflexion du piston : l’ennemi silencieux des bancs de test

La déflexion correspond à une déviation du piston hors de son axe normal. Elle est généralement causée par un défaut d’alignement ou une installation imprécise.

Conséquences opérationnelles

• Augmentation des frottements internes
• Détérioration du placage (or, nickel)
• Instabilité des mesures électriques

Ce phénomène génère des faux rejets et des diagnostics erronés, ce qui peut ralentir toute une chaîne de production.

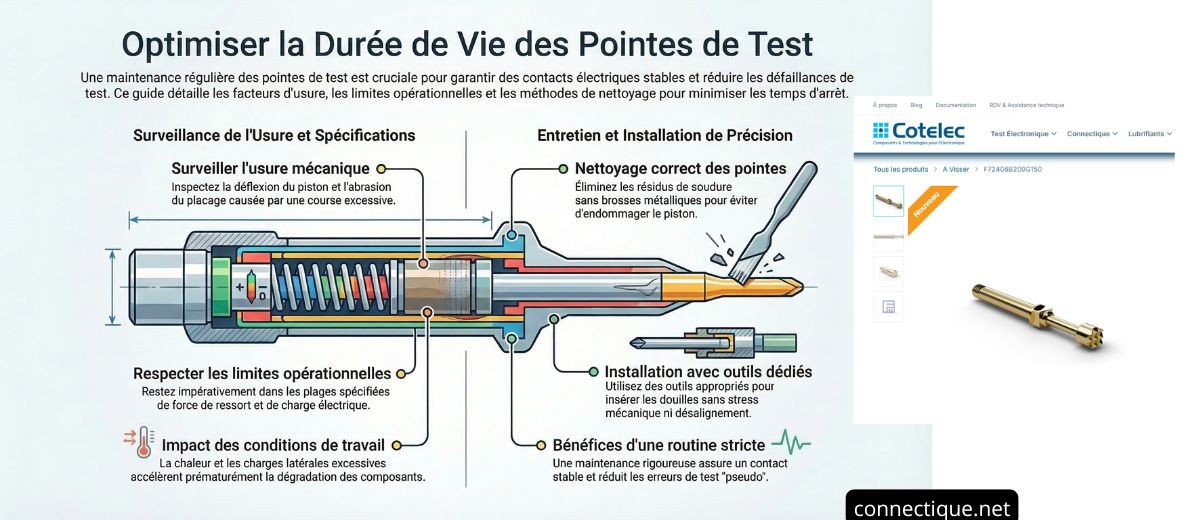

Allonger la durée de vie : une approche globale et stratégique

La durée de vie d’une pointe de test ne dépend pas d’un seul paramètre, mais d’un équilibre entre plusieurs contraintes mécaniques et environnementales.

Facteur	Risque	Action recommandée
Course excessive	Usure interne rapide	Respect des spécifications constructeur
Force trop élevée	Détérioration des surfaces	Optimisation du choix produit
Courant élevé	Surchauffe	Adaptation des modèles
Environnement	Oxydation	Contrôle des conditions

Une approche globale permet de réduire les coûts cachés liés aux remplacements fréquents et aux erreurs de test.

Maintenance des pointes de test : les bonnes pratiques à adopter

Une maintenance rigoureuse permet d’éviter la majorité des problèmes rencontrés sur les bancs de test.

Nettoyage et manipulation

• Éliminer les résidus sans outils abrasifs
• Utiliser des matériaux compatibles
• Éviter toute contrainte latérale

Installation et précision

• Utiliser des outils adaptés
• Vérifier l’alignement
• Protéger les têtes de contact

Une compréhension approfondie de la terminologie et des contraintes mécaniques permet de transformer un simple composant en véritable levier de performance industrielle, et pour aller plus loin dans l’optimisation de vos solutions de test, il est pertinent d’échanger directement avec des ingénieurs spécialisés.
