Formes des pointes de test : comprendre les géométries et leurs usages
La forme de la tête d’une pointe de test influence directement la qualité du contact électrique et la fiabilité des mesures.
Les pointes de test se distinguent par la diversité de leurs formes de tête, chacune étant conçue pour répondre à des contraintes spécifiques. Le choix de la géométrie influence la qualité du contact, la capacité d’auto-nettoyage, la résistance à l’usure et l’adaptation aux surfaces testées. Comprendre ces formes permet d’optimiser les performances des systèmes de test électroniques.
Pourquoi la forme est déterminante
La forme de la pointe conditionne la manière dont le contact est établi avec la surface testée. Certaines formes permettent de percer les oxydations, d’autres assurent un contact stable sans détériorer les surfaces sensibles.
Une géométrie adaptée améliore la fiabilité des tests tout en réduisant l’usure des composants.
Les grandes familles de formes
Les pointes de test peuvent être regroupées en plusieurs grandes catégories selon leur fonction principale.
- Pointes coniques : pénétration et précision
- Pointes plates : contact stable en surface
- Pointes à couronne : auto-nettoyage
- Pointes dentelées : accroche sur surfaces difficiles
- Pointes spéciales : applications spécifiques

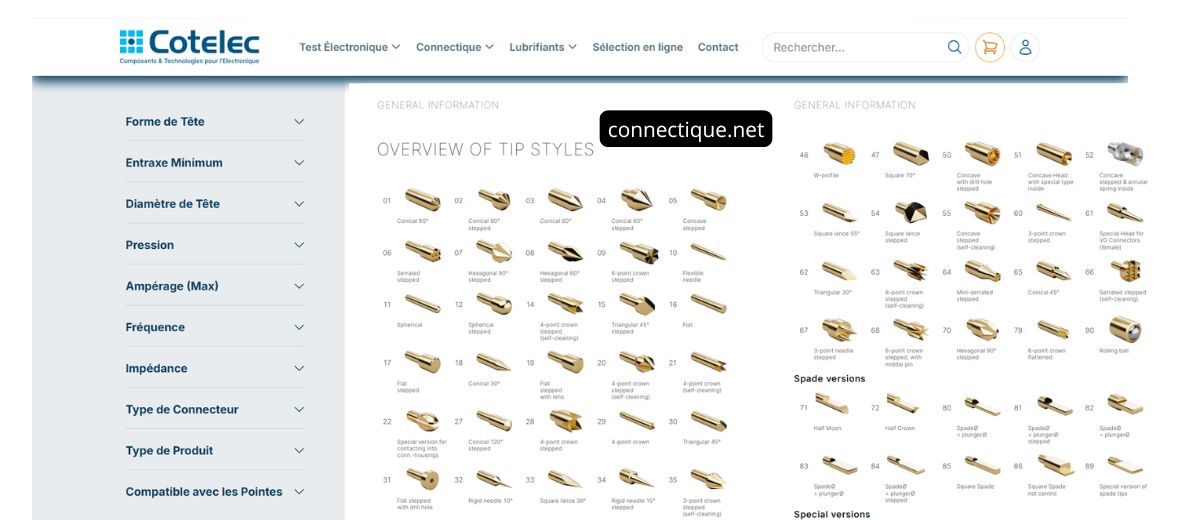

Tableau des formes de pointes
| Type | Exemples | Utilisation |
|---|---|---|
| Conique | 30°, 45°, 60°, 90°, 120° | Contact précis, pénétration des surfaces |
| Plate | Flat, flat avec lentille | Contact stable sans détérioration |
| Couronne | 3, 4, 5, 6, 8 points | Auto-nettoyage, fiabilité accrue |
| Dentelée | Serrated, mini-serrated | Accroche sur surfaces oxydées |
| Sphérique | Spherical | Contact doux et uniforme |
| Triangulaire | Triangular 30°, 45° | Précision et pénétration ciblée |
| Hexagonale | Hexagonal 60°, 90° | Contact multiple stable |
| Lance carrée | Square lance 38°, 55°, 70°, 90°, 140° | Accroche forte et pénétration |
| Aiguille | Rigid needle, flexible needle | Accès aux zones très précises |
| Concave | Concave, avec perçage | Maintien et centrage du contact |
| Spécifique | VG connectors, rolling ball | Applications spécifiques |
Comment choisir la bonne géométrie
Le choix de la forme dépend du type de surface, des contraintes mécaniques et du niveau de précision requis.
Une pointe conique sera adaptée pour pénétrer une surface oxydée, tandis qu’une pointe plate sera préférable pour éviter d’endommager un contact sensible.
L’adaptation de la forme de la pointe est un levier majeur pour améliorer la fiabilité et la durabilité des tests.
Pour sélectionner les formes les plus adaptées à vos applications et optimiser vos systèmes de test, il est pertinent de s’appuyer sur des spécialistes capables d’analyser vos contraintes techniques et de proposer des solutions adaptées.
