Guide des pointes de test industrielles : comprendre les technologies et les usages
Ce document propose une synthèse claire et structurée des différentes pointes de test utilisées dans l’industrie électronique.
Ce guide complet des pointes de test industrielles permet de comprendre les différentes technologies utilisées dans les environnements électroniques, mécaniques, RF et thermiques. Il s’adresse aussi bien aux professionnels qu’aux personnes souhaitant découvrir les bases du test de composants électroniques.
Ce document de référence présente les principaux types de pointes, leurs applications, leurs avantages et les critères à prendre en compte pour faire un choix adapté.
Introduction au test électronique
Les pointes de test constituent une interface physique entre un système de mesure et un dispositif à tester. Elles permettent d’établir un contact électrique fiable afin de vérifier le fonctionnement, la continuité ou les performances d’un circuit.

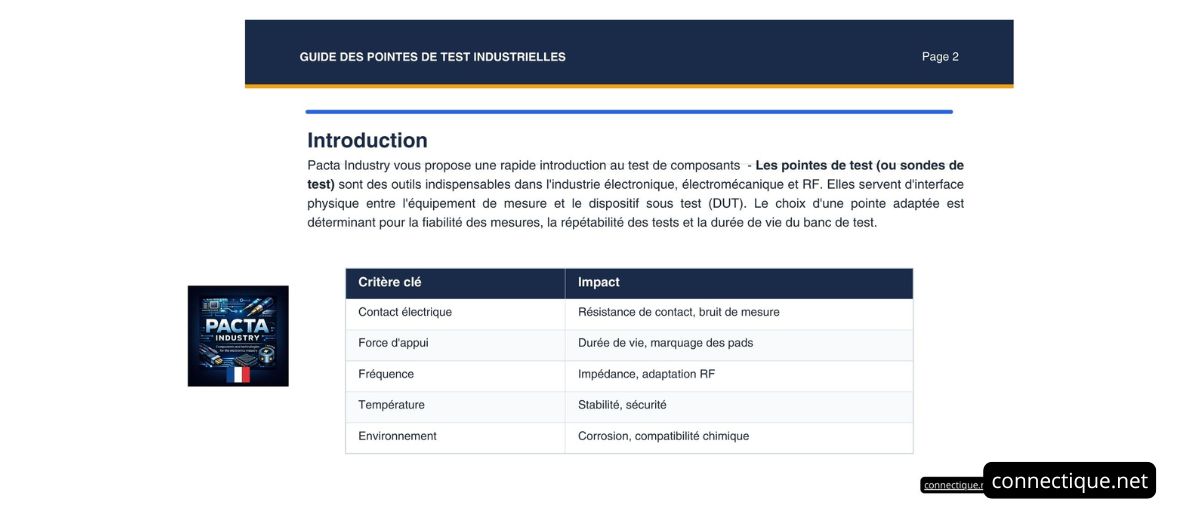

Comme le montre le document en page 2, le choix d’une pointe adaptée influence directement la qualité des mesures, la répétabilité des tests et la durée de vie des équipements.
Une pointe mal adaptée peut entraîner des erreurs de mesure, une usure prématurée ou des défauts de contact.
Les critères essentiels à prendre en compte
Plusieurs paramètres influencent le comportement d’une pointe de test dans un environnement industriel.
| Critère | Impact |
|---|---|
| Contact électrique | Résistance et stabilité du signal |
| Force d’appui | Durée de vie et marquage des surfaces |
| Fréquence | Impédance et performance RF |
| Température | Stabilité et sécurité |
| Environnement | Corrosion et compatibilité chimique |
Les pointes à ressort (pogo pins)
Les pointes à ressort sont les plus utilisées dans les bancs de test industriels. Elles permettent d’absorber les variations mécaniques tout en assurant un contact fiable.
Comme présenté en page 3, elles existent en plusieurs formes :
- Tête plate pour les contacts simples
- Tête pointue pour les surfaces très petites
- Tête couronnée pour pénétrer les couches d’oxyde
Leur longévité et leur fiabilité en font une solution privilégiée pour les tests en production.
Les pointes de mesure manuelle
Les pointes manuelles sont utilisées en laboratoire ou en maintenance, comme indiqué en page 4 du document.
Exemples courants
- Pointe à micro-crochet pour se fixer sur des broches
- Pointe SMD à pince pour mesurer des composants
- Pointe banane pour les instruments standards
Elles offrent une grande polyvalence mais sont moins adaptées à la production automatisée.
Les pointes RF et haute fréquence
Les tests RF nécessitent des pointes spécifiques capables de maintenir une impédance stable.
Comme détaillé en page 5 :
- Pointes coplanaires GSG pour les tests de haute précision
- Pointes SMA pour les connexions directes
- Sondes atténuées pour oscilloscope
Ces technologies permettent de travailler sur des fréquences pouvant atteindre plusieurs dizaines de GHz.
Les pointes spécialisées
Certaines applications nécessitent des pointes adaptées à des conditions particulières.
Exemples
- Pointes haute tension pour les environnements dangereux
- Pointes thermocouple pour mesurer la température
- Pointes Kelvin pour des mesures de précision
- Aiguilles en tungstène pour le test sous microscope
Ces solutions permettent d’élargir les possibilités de test au-delà des mesures électriques classiques.
Tableau comparatif des technologies
Le document propose en page 8 une synthèse des principales technologies.
Ce tableau permet de comparer :
- La fréquence maximale
- Le courant supporté
- La durée de vie
- Le coût relatif
- L’usage principal
Cette approche comparative facilite le choix d’une solution adaptée à chaque application.
Critères de sélection d’une pointe de test
Le choix d’une pointe repose sur plusieurs facteurs techniques présentés en page 9.
Fréquence de travail
Les besoins varient fortement entre les applications basse fréquence et les tests RF avancés.
Densité des composants
Les circuits à forte densité nécessitent des pointes fine pitch ou des solutions spécifiques.
Durée de vie
En production, les pointes doivent supporter un grand nombre de cycles.
Environnement
Les conditions chimiques ou thermiques influencent le choix des matériaux.
Coût global
Le coût ne se limite pas au prix d’achat, mais inclut la maintenance et la durée de vie.
Une analyse globale des besoins permet d’optimiser les performances et la fiabilité des systèmes de test.
Pour aller plus loin, ce guide constitue une base solide pour comprendre les différentes technologies de pointes de test et orienter vos choix en fonction de vos contraintes industrielles.
