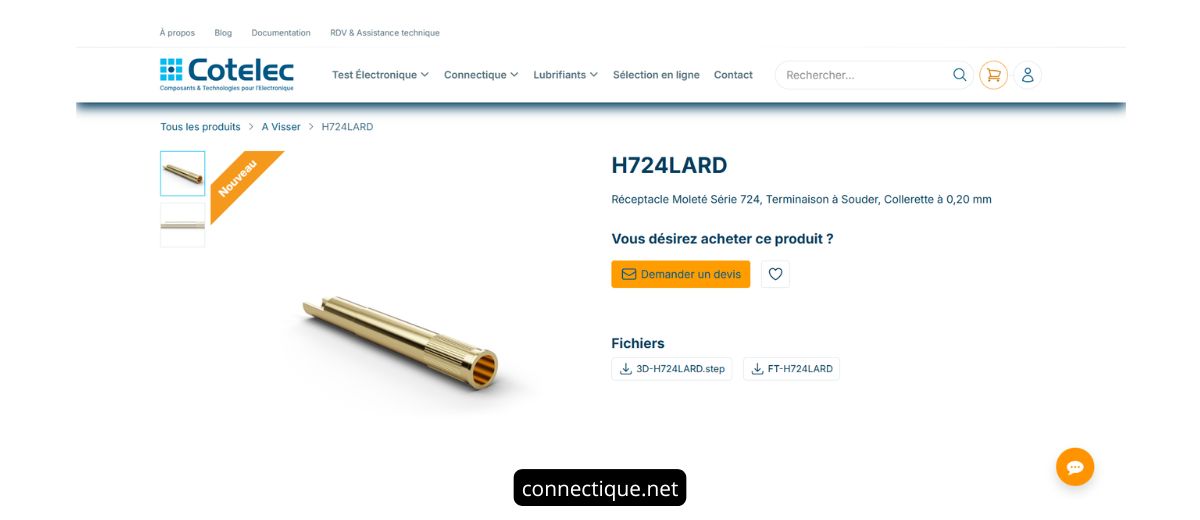

Réceptacle H724LARD pour pointes de test série H724 haute intensité
Le réceptacle H724LARD est conçu pour l'installation de pointes de test haute intensité de la série H724 dans les interfaces de test électroniques. Grâce à son filetage interne M1,6 et à sa connexion à souder flux-proof, il permet d'assurer une fixation fiable et une connexion électrique stable dans les bancs de test industriels.
Réceptacle H724LARD pour pointes de test haute intensité série H724
Dans les systèmes de test électroniques utilisés dans l'industrie, les réceptacles permettent d'intégrer les pointes de test dans les interfaces mécaniques et électriques. Le réceptacle H724LARD est conçu pour recevoir les pointes de test haute intensité de la série H724 et assurer leur fixation dans les bancs de test électroniques.
Grâce à sa conception mécanique robuste et à sa connexion à souder de type flux-proof, ce réceptacle permet d'obtenir une connexion électrique fiable entre la pointe de test et le circuit de test. Cette configuration est couramment utilisée dans les installations de contrôle électronique où la stabilité du contact électrique est essentielle pour garantir la précision des mesures. Notez qu'il existe aussi des pointes de test striées comme la référence F72406B200G150.
Un réceptacle adapté aux pointes de test haute intensité
La famille H724 est conçue pour les applications de test électronique nécessitant la transmission de courants élevés. Dans ce type d'application, la qualité de l'interface entre la pointe de test et le circuit de test joue un rôle important pour assurer la stabilité des mesures électriques.
Le réceptacle H724LARD permet d'intégrer la pointe de test dans l'interface de test tout en garantissant un maintien mécanique stable. Le filetage interne M1,6 permet de visser la pointe de test de manière précise et de maintenir son positionnement lors des cycles de test répétés.
Connexion électrique par soudure
La connexion du réceptacle H724LARD est réalisée par une liaison à souder de type flux-proof. Ce type de connexion est utilisé dans de nombreux systèmes de test électroniques car il permet d'obtenir une connexion électrique fiable et durable entre le réceptacle et le circuit de test.
Dans les bancs de test industriels, les connexions soudées permettent de limiter les variations de contact et d'assurer une transmission stable du courant électrique. Cette caractéristique est particulièrement importante dans les applications de test haute intensité.
Dimensions et caractéristiques mécaniques
| Caractéristique | Valeur |
|---|---|
| Famille | H724 |
| Filetage interne | M1.6 |
| Type de connexion | Soudure flux-proof |
| Longueur totale | 16.50 mm |
| Diamètre extérieur | 1.99 mm |
| Hauteur de collerette | 2.20 mm |
Accessoires d'installation
Pour faciliter l'installation du réceptacle dans les interfaces de test, un outil d'insertion spécifique peut être utilisé. L'outil FEWZ-100EV permet d'insérer le réceptacle dans la plaque support avec précision et de garantir un positionnement correct dans le système de test.
Intégration dans les interfaces de test électroniques
Dans les bancs de test utilisés pour le contrôle des circuits électroniques, les réceptacles permettent de fixer les pointes de test dans les plaques d'interface. Ils assurent à la fois le maintien mécanique de la pointe et la connexion électrique vers le système de mesure.
Le réceptacle H724LARD constitue une solution adaptée aux systèmes de test haute intensité utilisant les pointes de test de la série H724. Sa conception mécanique et sa connexion à souder permettent d'assurer une installation fiable dans les environnements industriels où les systèmes de test fonctionnent de manière intensive.
