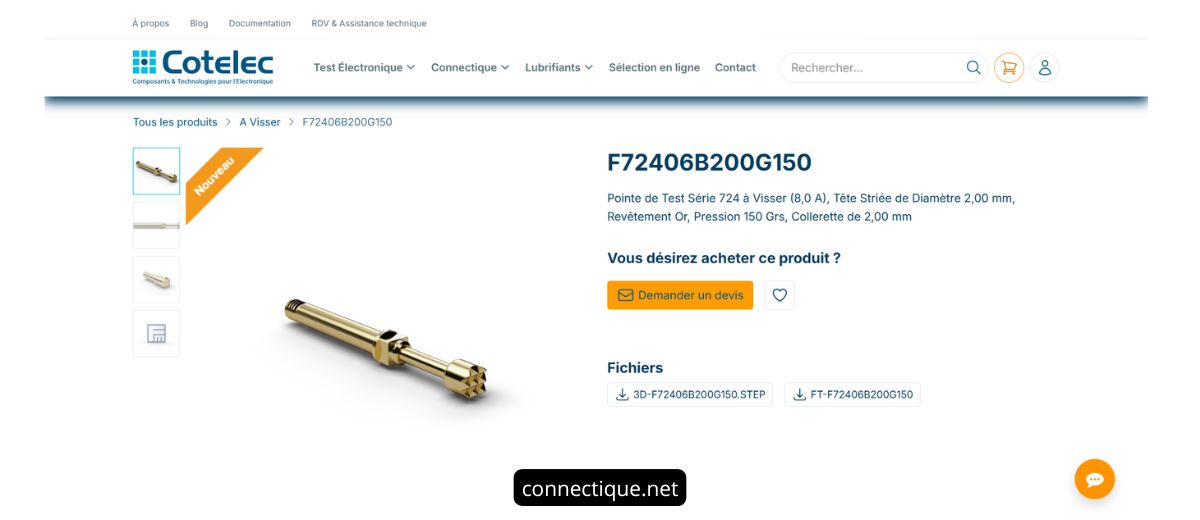

Pointe de test F72406B200G150 série 724 à visser pour bancs de test électroniques
La pointe de test F72406B200G150 appartient à la série 724 et est conçue pour les bancs de test électroniques nécessitant un contact robuste et une bonne capacité de conduction. Sa tête striée de 2,00 mm et son revêtement or permettent d'assurer un contact stable sur les circuits imprimés et les connecteurs utilisés dans les systèmes de test automatisés.
Pointe de test F72406B200G150 série 724 pour applications de test électronique
Dans les bancs de test électroniques utilisés pour contrôler les cartes et modules électroniques, la qualité du contact entre la pointe de test et la surface de mesure joue un rôle essentiel pour garantir la fiabilité des résultats. La pointe de test F72406B200G150 de la série 724 est conçue pour répondre aux exigences des systèmes de test industriels où la robustesse mécanique et la stabilité du contact électrique sont indispensables.
Cette pointe de test à visser est utilisée dans les interfaces de test à lit de clous destinées au contrôle des circuits imprimés et des connecteurs électroniques. Elle permet d'établir un contact temporaire entre le système de mesure et les points de test présents sur la carte électronique. On trouve aussi de pointes de test sphériques, comme la pointe de test F17511B050G280.
Une pointe de test conçue pour les interfaces de test à visser
La série 724 appartient à la catégorie des pointes de test filetées utilisées dans les systèmes de test électroniques industriels. Le filetage M1.6 permet de visser la pointe dans son réceptacle afin d'assurer une fixation mécanique stable dans la plaque d'interface du banc de test.
Cette configuration permet de maintenir la pointe de test en position même lors de cycles de test répétés. Les pointes à visser sont particulièrement adaptées aux environnements industriels où les systèmes de test fonctionnent de manière intensive.
Caractéristiques électriques pour le contrôle des circuits
La pointe de test F72406B200G150 peut être utilisée dans des applications nécessitant le passage d'un courant électrique pour vérifier le fonctionnement d'un circuit. Sa résistance de contact typique d'environ 20 milliohms contribue à assurer une transmission fiable du signal électrique entre la pointe et le point de mesure.
Dans les bancs de test automatisés, une faible résistance de contact permet d'améliorer la précision des mesures et de réduire les variations de signal lors des cycles de test.
Tête striée de diamètre 2,00 mm
La pointe de test est équipée d'une tête striée de diamètre 2,00 mm. Cette géométrie permet d'améliorer l'adhérence sur certaines surfaces métalliques et de maintenir un contact stable lors des opérations de test.
Ce type de pointe est généralement utilisé dans les situations suivantes :
- tests de circuits imprimés avec pastilles métalliques
- contrôle de connecteurs et de broches
- tests fonctionnels dans les systèmes automatisés
- applications nécessitant une surface de contact plus large
Comportement mécanique et course de fonctionnement
La pointe de test F72406B200G150 dispose d'une course nominale de 3,50 mm et d'une course maximale de 4,50 mm. Cette capacité de déplacement permet d'absorber les variations de position entre la pointe et la surface testée.
La force de ressort d'environ 150 cN permet de maintenir une pression de contact suffisante pour assurer la stabilité du signal électrique tout en limitant l'usure des surfaces de contact.
Matériaux et traitements de surface
La pointe de contact est réalisée en cuivre béryllium avec un revêtement or. Ce matériau est utilisé pour sa conductivité électrique et sa résistance mécanique. Le plongeur et le barillet utilisent également des matériaux conducteurs avec un traitement de surface en or afin de limiter les phénomènes d'oxydation.
Le ressort interne est fabriqué en acier à ressort avec un revêtement or permettant de conserver ses propriétés mécaniques lors de nombreux cycles de compression.
Dimensions et caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Famille | F724 |
| Courant continu | 5 A |
| Température de fonctionnement | -45°C à +100°C |
| Résistance de contact typique | 20 mOhm |
| Course nominale | 3,50 mm |
| Course maximale | 4,50 mm |
| Diamètre de la tête | 2,00 mm |
| Longueur totale | 19,50 mm |
| Hauteur de projection | 8,40 mm |
| Filetage | M1.6 |
Applications dans les systèmes de test industriels
Les pointes de test de la série 724 sont utilisées dans de nombreux environnements industriels pour contrôler les cartes électroniques et les systèmes électriques. Elles permettent de réaliser des tests de continuité, des tests fonctionnels et des opérations de diagnostic sur les circuits imprimés.
Grâce à leur conception robuste et à leurs matériaux conducteurs, ces pointes peuvent être intégrées dans les interfaces de test utilisées dans les chaînes de production électronique.
Une solution fiable pour les bancs de test électroniques
La pointe de test F72406B200G150 constitue une solution adaptée aux systèmes de test automatisés utilisés dans l'industrie électronique. Sa conception mécanique, sa tête de contact striée et ses matériaux conducteurs permettent d'obtenir des performances stables lors des opérations de test répétées.
