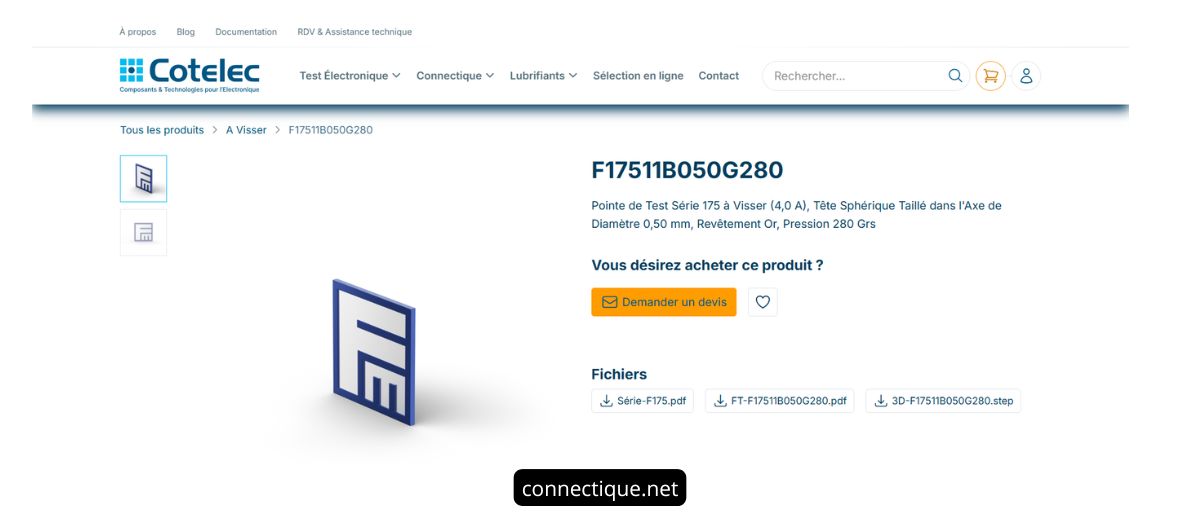

Pointe de test F17511B050G280 série 175 à tête sphérique pour test électronique
La pointe de test F17511B050G280 appartient à la série 175 et est conçue pour les bancs de test électroniques nécessitant un contact précis sur les circuits imprimés et les connecteurs. Sa tête sphérique de 0,50 mm et son revêtement or permettent d'assurer un contact stable dans les systèmes de test automatisés utilisés dans l'industrie électronique.
Pointe de test F17511B050G280 série 175 pour le contrôle des circuits imprimés
Les pointes de test utilisées dans les bancs de test électroniques permettent d'établir un contact temporaire entre les équipements de mesure et les circuits imprimés afin de vérifier le fonctionnement des composants et des connexions électriques. La pointe de test F17511B050G280 appartient à la série 175 et a été conçue pour répondre aux exigences des systèmes de test automatisés utilisés dans l'industrie électronique.
Grâce à sa conception mécanique précise et à l'utilisation de matériaux conducteurs de qualité, cette pointe de test permet d'obtenir des mesures fiables lors des opérations de contrôle des cartes électroniques. Elle est particulièrement adaptée aux applications nécessitant un contact précis sur des surfaces de petite dimension.
Une pointe de test à visser pour les interfaces de test
La pointe de test F17511B050G280 est conçue pour être installée dans les interfaces de test utilisées dans les bancs de contrôle électronique. Son filetage M1 permet de visser la pointe dans un réceptacle compatible afin d'assurer une fixation mécanique stable dans la plaque d'interface.
Dans les environnements industriels, les pointes de test doivent supporter un grand nombre de cycles de compression tout en conservant une qualité de contact constante. Les pointes filetées sont particulièrement adaptées aux systèmes de test fonctionnant de manière intensive, mais les ingénieurs Cotelec pourront vous recommander beaucoup d'autres types de pointes avec des fonctionnalités particulières.
Caractéristiques électriques
La pointe de test F17511B050G280 peut supporter un courant continu de 4 ampères. Cette capacité permet de réaliser des tests fonctionnels sur les circuits électroniques nécessitant le passage d'un courant pour vérifier le comportement des composants.
La résistance de contact typique d'environ 20 milliohms contribue à assurer une transmission fiable du signal électrique entre la pointe de test et le point de mesure situé sur le circuit imprimé. Cette caractéristique est importante pour maintenir la précision des mesures dans les systèmes de test automatisés. Cotelec propose aussi de télécharger des fiches produit comme le réceptacle H732LARDST série 732 moleté étanche à la soudure.
Tête sphérique de diamètre 0,50 mm
La pointe de test est équipée d'une tête sphérique de diamètre 0,50 mm taillée dans l'axe. Cette géométrie de contact permet d'obtenir un positionnement précis sur les pastilles métalliques des circuits imprimés. La forme sphérique favorise un contact stable et limite les risques d'endommagement des surfaces testées.
Ce type de pointe est généralement utilisé dans les applications suivantes :
- tests de circuits imprimés avec pastilles métalliques
- contrôle de connecteurs électroniques
- tests fonctionnels dans les systèmes automatisés
- applications nécessitant un contact précis sur des surfaces réduites
Comportement mécanique
La pointe de test F17511B050G280 dispose d'une course nominale de 4,30 mm et d'une course maximale de 6,40 mm. Cette capacité de déplacement permet d'absorber les variations de position entre la pointe et la surface du circuit imprimé lors des opérations de test.
La force de ressort d'environ 280 cN permet de maintenir un contact stable entre la pointe et le point de mesure. Cette pression contribue à assurer une connexion électrique fiable tout en limitant les variations de signal.
Matériaux et traitements de surface
Le plongeur de la pointe de test est fabriqué en cuivre béryllium avec un revêtement or. Ce matériau combine une excellente conductivité électrique et une bonne résistance mécanique. Le barillet est réalisé en laiton également revêtu d'or afin d'améliorer la conductivité et de limiter les phénomènes d'oxydation.
Le ressort interne est fabriqué en acier à ressort avec un traitement de surface argenté permettant de conserver ses propriétés mécaniques malgré un grand nombre de cycles de compression.
Dimensions et caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Famille | F175 |
| Courant continu | 4 A |
| Température de fonctionnement | -45°C à +100°C |
| Résistance de contact typique | 20 mOhm |
| Course nominale | 4,30 mm |
| Course maximale | 6,40 mm |
| Diamètre de la tête | 0,50 mm |
| Longueur totale | 35,90 mm |
| Hauteur de projection | 9,90 mm |
| Filetage | M1 |
Accessoires compatibles
Plusieurs accessoires peuvent être utilisés pour faciliter l'installation de la pointe de test dans les interfaces de test électroniques. L'outil FEWZ-075E0 permet d'insérer les réceptacles dans la plaque d'interface, tandis que les outils FWZ730S1 et FWZ730S1T permettent de visser la pointe de test dans son logement.
Le réceptacle H175LARD peut être utilisé pour intégrer la pointe de test dans les systèmes de test automatisés destinés au contrôle des circuits imprimés.
Applications dans les systèmes de test électroniques
Les pointes de test de la série 175 sont utilisées dans les bancs de test industriels pour vérifier la continuité des circuits, tester les composants électroniques et contrôler les connexions des cartes électroniques. Leur conception mécanique et leurs matériaux conducteurs permettent d'obtenir des performances fiables dans les systèmes de test automatisés.
