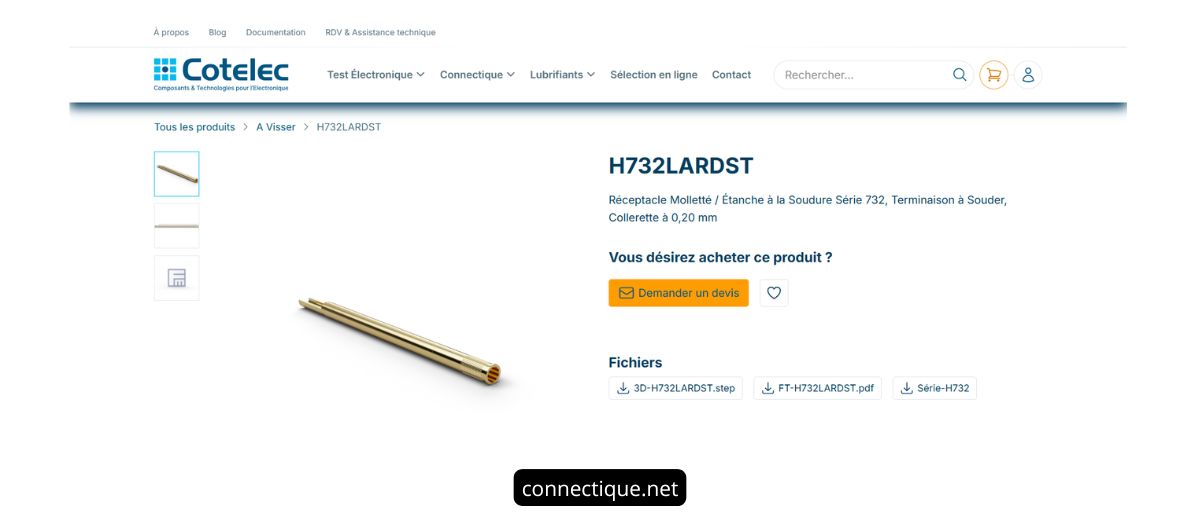

Réceptacle moleté H732LARDST série 732 pour pointes de test
Le réceptacle H732LARDST appartient à la série 732 et permet d’intégrer les pointes de test dans les interfaces de test électroniques utilisées dans l’industrie. Sa conception moletée et sa terminaison à souder étanche au flux assurent une fixation fiable et une connexion électrique stable dans les bancs de test destinés au contrôle des circuits électroniques.
Réceptacle H732LARDST série 732 pour pointes de test électroniques
Dans les systèmes de test électroniques utilisés pour contrôler les circuits imprimés, les réceptacles permettent de fixer les pointes de test dans les plaques d’interface et d’assurer la liaison électrique avec les équipements de mesure. Le réceptacle H732LARDST appartient à la série 732 et est conçu pour garantir une installation fiable dans les bancs de test industriels.
Sa conception moletée facilite son insertion dans la plaque d’interface et améliore le maintien mécanique du composant. Cette caractéristique est particulièrement utile dans les systèmes de test où les cycles de compression des pointes de test sont répétés de nombreuses fois.
Conception moletée et connexion à souder
Le réceptacle H732LARDST est conçu avec une terminaison à souder étanche au flux. Cette configuration permet d’obtenir une connexion électrique stable entre la pointe de test et le circuit de test. Dans les bancs de test industriels, les connexions soudées sont souvent utilisées afin de garantir une continuité électrique fiable dans le temps.
La conception flux-proof permet de limiter l’infiltration de flux de soudure dans la structure interne du réceptacle. Cette caractéristique contribue à préserver les performances mécaniques et électriques du système de test.
Compatibilité avec les pointes de test série 732
Le réceptacle H732LARDST est destiné à recevoir les pointes de test de la famille H732 utilisées dans les bancs de test électroniques. Ces pointes sont utilisées pour établir un contact temporaire avec les points de mesure présents sur les circuits imprimés.
Dans les systèmes de test automatisés, l’utilisation de réceptacles adaptés permet de maintenir un alignement précis des pointes de test et d’assurer la répétabilité des mesures électriques.
Dimensions principales
| Caractéristique | Valeur |
|---|---|
| Famille | H732 |
| Type de connexion | Soudure flux-proof |
| Longueur totale | 35.00 mm |
| Diamètre extérieur | 2.00 mm |
| Diamètre de bague de pressage | 2.20 mm |
| Hauteur de collerette | 2.20 mm |
Accessoires et outils d’installation
Pour faciliter l’intégration du réceptacle dans les interfaces de test électroniques, différents outils d’installation peuvent être utilisés. L’outil FEWZ-772E0 permet notamment d’insérer le réceptacle dans la plaque support avec précision.
D’autres outils peuvent également être utilisés pour l’installation ou la maintenance des pointes de test compatibles avec la série 732. Ces accessoires permettent d’assurer un montage précis dans les systèmes de test industriels.
Utilisation dans les bancs de test électroniques
Les réceptacles de pointes de test sont utilisés dans les bancs de test pour maintenir les pointes en position et assurer la liaison électrique avec les systèmes de mesure. Ils constituent un élément essentiel des interfaces de test utilisées pour vérifier les circuits imprimés, les modules électroniques et les connecteurs.
Le réceptacle H732LARDST offre une solution fiable pour les installations de test nécessitant une connexion soudée étanche et un maintien mécanique stable dans les environnements industriels.
