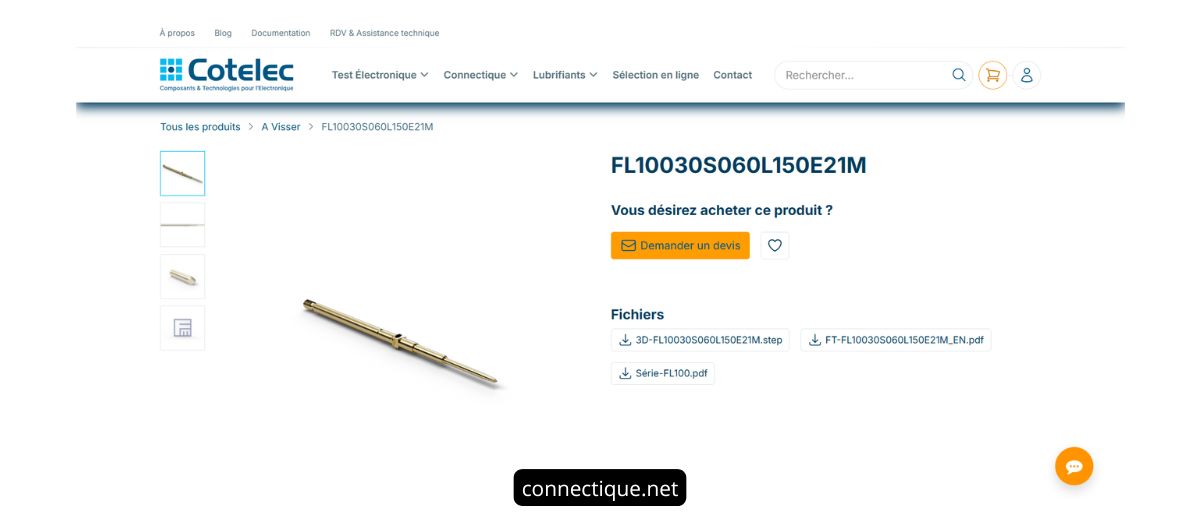

Pointe de test FL10030S060L150E21M pour systèmes Flying Probe
La pointe de test FL10030S060L150E21M appartient à la famille FL100 et est conçue pour les systèmes de test Flying Probe utilisés dans l'industrie électronique. Grâce à une pointe de contact de 0,60 mm, une force de ressort de 150 cN et un revêtement or longue durée, elle permet d'assurer un contact fiable lors du contrôle automatisé des circuits imprimés.
Pointe de test FL10030S060L150E21M pour systèmes Flying Probe
Les systèmes Flying Probe sont utilisés dans l'industrie électronique pour tester les circuits imprimés sans interface mécanique dédiée. Dans ce type d'installation, des pointes mobiles viennent établir un contact direct avec les points de mesure situés sur la carte électronique. La pointe de test FL10030S060L150E21M a été conçue pour garantir une précision de contact élevée dans ces environnements de test automatisés.
Grâce à une conception mécanique robuste et à l'utilisation de matériaux conducteurs adaptés aux cycles de test répétés, cette pointe de test permet d'obtenir des mesures fiables lors du contrôle des circuits imprimés. Elle est particulièrement adaptée aux applications de test électronique nécessitant une grande précision de positionnement. Des caractéristiques bien différentes du Réceptacle H724LARD.
Une pointe de test adaptée aux systèmes Flying Probe
La pointe FL10030S060L150E21M appartient à la famille FL100 et est conçue pour fonctionner dans les machines Flying Probe utilisées dans les laboratoires de validation électronique et dans les lignes de production. Ces systèmes permettent de tester des cartes électroniques sans fabriquer d'interface spécifique, ce qui simplifie les opérations de test pour les prototypes et les petites séries.
Le pas de 2,54 mm correspond à une configuration largement utilisée dans les circuits électroniques. Cette compatibilité permet d'utiliser la pointe de test dans différents équipements de test automatisés.
Caractéristiques électriques
La pointe de test FL10030S060L150E21M peut supporter un courant continu de 5 ampères. Cette capacité permet d'effectuer des tests fonctionnels sur des circuits électroniques et de vérifier le comportement de certains composants nécessitant le passage d'un courant électrique.
La résistance de contact typique de 25 milliohms contribue à assurer une transmission fiable du signal électrique entre la pointe de test et la surface du circuit imprimé. Cette caractéristique est importante pour maintenir la précision des mesures dans les systèmes de test automatisés.
Précision de contact et géométrie de la pointe
La pointe de test est équipée d'un style de pointe de diamètre 0,60 mm. Cette dimension permet d'établir un contact stable sur les points de mesure présents sur les circuits imprimés. Elle est adaptée aux surfaces de test nécessitant une précision de positionnement élevée.
La précision de pointage de ±0,08 mm permet d'assurer un positionnement fiable de la pointe sur les points de test lors des déplacements automatisés du système Flying Probe.
Comportement mécanique
La conception mécanique de la pointe de test permet d'absorber les variations de position entre la pointe et la surface testée. La course nominale de 4,30 mm permet de compenser les différences de hauteur entre les points de contact, tandis que la course maximale de 6,40 mm offre une marge de fonctionnement confortable dans les systèmes automatisés.
La force de ressort de 150 cN garantit un contact stable entre la pointe et le point de test. Cette pression permet d'obtenir une connexion fiable sans endommager les surfaces du circuit imprimé.
Matériaux et traitements de surface
La pointe de test utilise des matériaux sélectionnés pour leur résistance mécanique et leur conductivité électrique. La pointe de contact et le plongeur sont réalisés en acier Pinion avec un revêtement or longue durée. Cette combinaison permet de maintenir un contact stable même après de nombreux cycles de test.
Le barillet est fabriqué en laiton avec un revêtement or afin d'améliorer la conductivité et de limiter les phénomènes d'oxydation. Le ressort interne est réalisé en acier à ressort avec un traitement de surface en or permettant de conserver ses propriétés mécaniques lors des cycles de compression répétés.
Dimensions principales
| Caractéristique | Valeur |
|---|---|
| Famille | FL100 |
| Courant continu | 5 A |
| Température de fonctionnement | -45°C à +100°C |
| Résistance de contact typique | 25 mOhm |
| Course nominale | 4,30 mm |
| Course maximale | 6,40 mm |
| Diamètre de pointe | 0,60 mm |
| Longueur totale | 47,50 mm |
| Hauteur de projection | 21,40 mm |
| Filetage | M1.6 |
Applications dans le test de circuits imprimés
Les pointes Flying Probe sont utilisées pour tester les circuits imprimés lors des phases de prototypage, de validation et de production en petites séries. Elles permettent d'effectuer différents types de mesures électriques sans nécessiter la fabrication d'une interface mécanique dédiée.
Cette technologie est utilisée pour contrôler la continuité des circuits, vérifier les connexions des composants et détecter d'éventuels défauts sur les cartes électroniques.
Une solution adaptée aux systèmes de test automatisés
La pointe de test FL10030S060L150E21M constitue une solution fiable pour les systèmes Flying Probe utilisés dans les environnements industriels. Sa précision de contact, ses matériaux conducteurs et sa conception mécanique robuste permettent d'obtenir des performances stables lors des opérations de test automatisées.
