Tester jusqu’à 100 GHz : les défis des pointes de test modernes
Avec l’augmentation des fréquences dans les systèmes électroniques, les pointes de test doivent désormais garantir des performances RF irréprochables.
Tester jusqu’à 100 GHz : les défis des pointes de test modernes
Pourquoi les performances RF sont déterminantes dans le test électronique
L’augmentation des vitesses de transmission et des fréquences de fonctionnement des circuits électroniques impose des exigences accrues en matière de test. Les pointes de test doivent désormais garantir une transmission fidèle des signaux jusqu’à plusieurs dizaines de GHz.
À ces fréquences, des phénomènes comme les pertes d’insertion ou les réflexions deviennent critiques. La moindre imperfection peut altérer les mesures.
Simulation RF et modélisation : comprendre les S-parameters
Les performances RF des pointes de test sont analysées à l’aide de simulations 3D FEM dans des configurations de type GND-SGN-GND. Ces modèles permettent d’évaluer le comportement des signaux en conditions théoriques.
Les paramètres clés
| Paramètre | Signification | Impact |
|---|---|---|
| S21 | Pertes d’insertion | Qualité de transmission |
| S11 | Pertes de retour | Réflexion du signal |
Les résultats obtenus via simulation doivent être interprétés avec prudence, car certaines anomalies peuvent provenir d’artefacts liés aux conditions idéales du modèle.
Différence entre socket et probe card
Les solutions de type socket en PEEK offrent des performances standard, tandis que les architectures de type probe card (FeinProbe®) permettent d’atteindre des performances RF supérieures grâce à des conceptions optimisées.

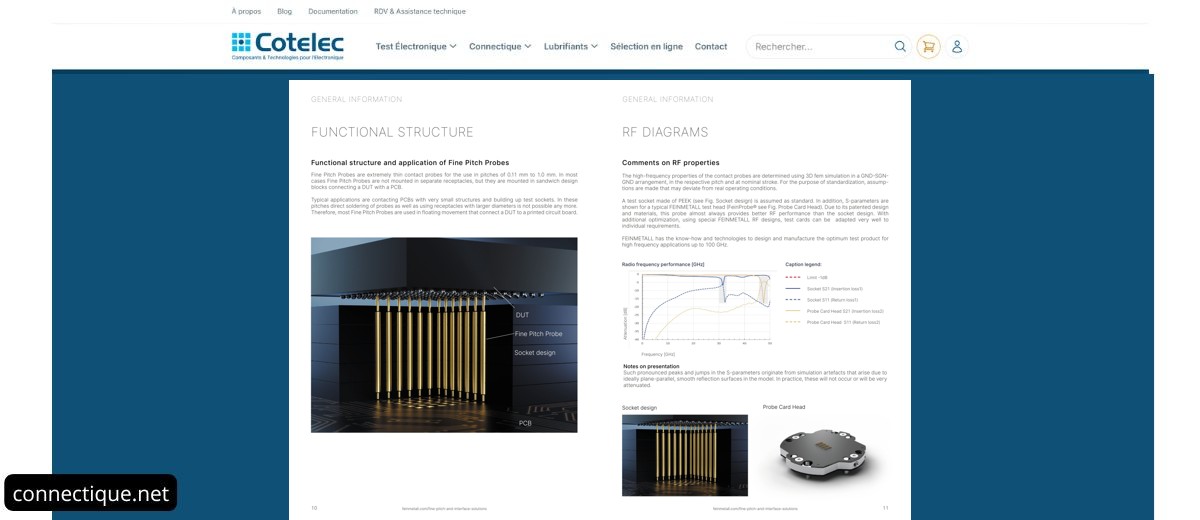

Structure fonctionnelle des pointes fine pitch
Les pointes fine pitch sont conçues pour fonctionner dans des environnements très contraints, avec des pas pouvant descendre jusqu’à 0,11 mm.
Elles sont généralement intégrées dans des structures sandwich reliant un DUT (Device Under Test) à un PCB.
Un fonctionnement en mouvement flottant
Contrairement aux solutions classiques, les pointes fine pitch ne sont pas toujours montées dans des réceptacles. Elles fonctionnent souvent en mouvement flottant pour assurer un contact optimal.
Une architecture adaptée aux contraintes mécaniques et électriques
Les performances dépendent de nombreux paramètres comme le pas, la force de ressort, les matériaux ou encore les formes de tête.
Applications haute fréquence des pointes fine pitch
Les solutions fine pitch sont utilisées dans des applications nécessitant des performances RF élevées.
Tests de semi-conducteurs haute fréquence
Les circuits RF et micro-ondes doivent être testés avec une précision extrême pour garantir leurs performances.
Applications télécom et 5G
Les infrastructures de communication nécessitent des tests à haute fréquence, où la qualité du signal est déterminante.
Électronique embarquée et systèmes critiques
Les systèmes avancés intègrent des composants fonctionnant à haute fréquence, nécessitant des solutions de test adaptées.
Optimiser ses performances RF dans les systèmes de test
L’optimisation des performances RF passe par une conception adaptée des pointes et des interfaces de test.
Le choix des matériaux, la maîtrise du courant maximal et l’optimisation des géométries permettent d’améliorer la qualité des signaux.
Pour concevoir des systèmes de test capables de fonctionner jusqu’à 100 GHz et répondre aux exigences des applications les plus avancées, il est recommandé de s’appuyer sur un accompagnement spécialisé afin d’optimiser vos solutions techniques.
