Pointes de test fine pitch : structure, codification et enjeux industriels
Derrière chaque pointe de test fine pitch se cache une architecture technique précise qui conditionne la fiabilité des tests électroniques modernes.
Les pointes de test fine pitch occupent aujourd’hui une place centrale dans les environnements industriels où la miniaturisation des composants électroniques impose des exigences extrêmes en matière de précision, de stabilité et de transmission du signal. Leur conception ne repose pas uniquement sur des dimensions réduites, mais sur une combinaison rigoureuse de paramètres techniques, codifiés de manière structurée pour garantir une reproductibilité parfaite.
Transmission haute fréquence : un enjeu technique majeur
Les pointes de test fine pitch sont conçues pour assurer une transmission du signal fiable jusqu’à des fréquences pouvant atteindre 60 GHz. Cette capacité répond aux besoins croissants des industries électroniques, notamment dans les domaines des télécommunications, de l’automobile et des systèmes embarqués.
À ces niveaux de fréquence, le moindre défaut de contact ou variation de matériau peut engendrer des pertes de signal, des réflexions ou des perturbations électromagnétiques. La qualité de la pointe devient alors un facteur déterminant dans la fiabilité globale du test.
Une architecture conçue pour la précision et la répétabilité
Une pointe de test fine pitch se compose de plusieurs éléments interdépendants, chacun ayant une fonction précise dans la chaîne de contact. L’alignement parfait entre le plongeur, le ressort et le corps de la pointe permet d’assurer un contact stable même sur des pads très rapprochés.
| Composant | Fonction |
|---|---|
| Plunger (pointe mobile) | Assure le contact électrique direct avec la surface testée |
| Ressort | Garantit une pression constante et contrôlée |
| Barrel (corps) | Guide le mouvement et assure la stabilité mécanique |
Cette structure permet d’obtenir une répétabilité élevée, indispensable dans les tests automatisés où des milliers de cycles sont réalisés quotidiennement.

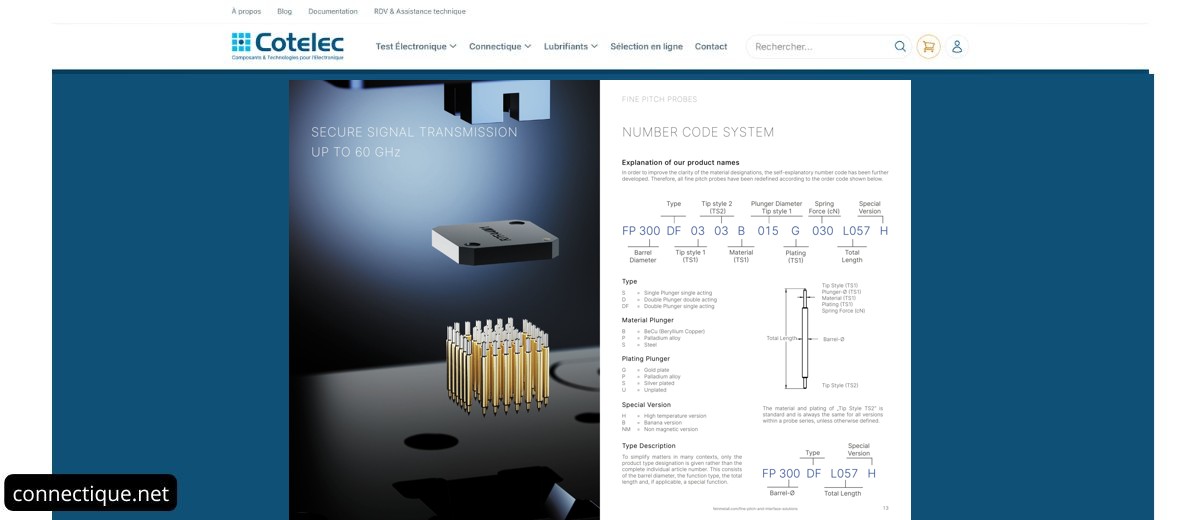

Décoder la logique des références produits
La complexité des pointes fine pitch nécessite une codification précise permettant d’identifier rapidement leurs caractéristiques. Un code produit ne correspond pas à une simple référence commerciale, mais à une véritable fiche technique condensée.
Par exemple, une désignation peut inclure le type de pointe, le diamètre du corps, la longueur totale, ainsi que des options spécifiques. Cette approche permet aux ingénieurs de sélectionner rapidement la solution adaptée à leur application.
Typologie des pointes selon leur fonctionnement
Les pointes fine pitch peuvent être classées selon leur mode d’action :
- Single plunger : fonctionnement simple avec un seul point de contact
- Double plunger : double contact pour améliorer la stabilité
- Double plunger single acting : combinaison hybride adaptée à certaines contraintes mécaniques
Lecture simplifiée des éléments clés
La codification permet également d’identifier rapidement les dimensions standard utilisées dans l’industrie : 50 mil, 75 mil ou 100 mil.
Ces standards correspondent à l’espacement entre les points de contact sur les circuits imprimés et conditionnent directement le choix des pointes.
Le rôle déterminant des matériaux et traitements
Le choix des matériaux influence directement les performances électriques et mécaniques des pointes de test. Le cuivre béryllium (BeCu), par exemple, offre un excellent compromis entre conductivité et résistance mécanique.
Les traitements de surface, comme le placage or, permettent d’améliorer la conductivité tout en limitant l’oxydation. D’autres options comme le palladium ou l’argent sont utilisées selon les contraintes spécifiques de l’environnement de test.
| Matériau | Avantage principal |
|---|---|
| BeCu | Excellente conductivité et résistance mécanique |
| Acier | Robustesse accrue |
| Alliage palladium | Résistance à l’usure et stabilité chimique |
Applications industrielles et contraintes terrain
Les pointes fine pitch sont utilisées dans des environnements où la densité des circuits est élevée et où la précision du test est déterminante. Elles interviennent notamment dans les tests ICT, les tests fonctionnels et les contrôles haute fréquence.
Dans ces contextes, la moindre erreur de contact peut entraîner des défauts de validation ou des faux positifs. La qualité de la pointe de test devient alors un élément structurant de la chaîne de production.
Comprendre la structure et la codification des pointes de test fine pitch permet de faire des choix techniques éclairés et d’améliorer durablement la fiabilité des processus industriels.
Pour aller plus loin dans l’analyse des solutions de test et identifier les configurations adaptées à vos contraintes industrielles, il est recommandé de s’appuyer sur des spécialistes capables d’accompagner vos choix techniques et vos projets.
