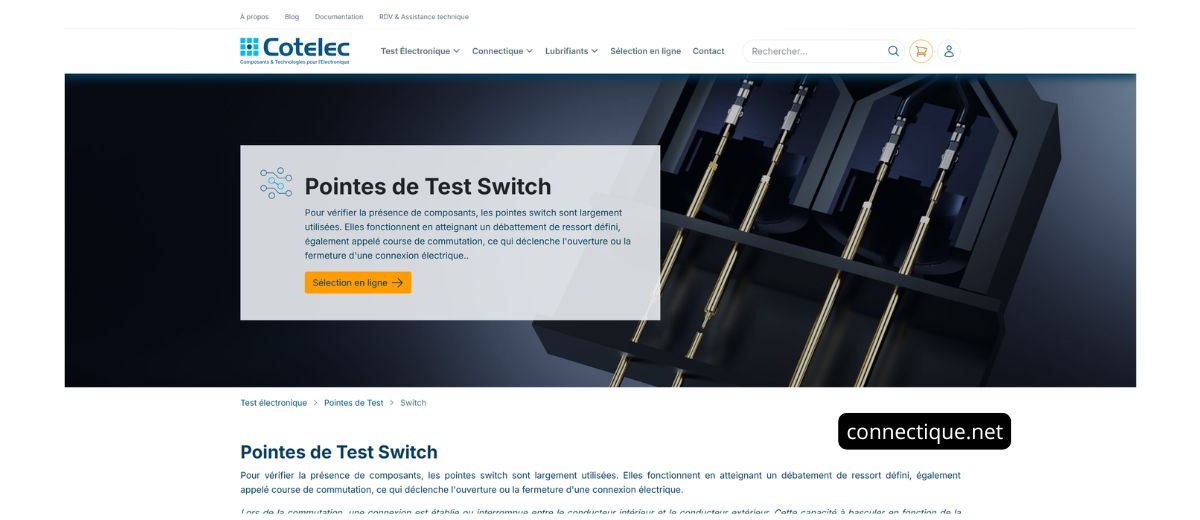

Pointes de test switch : maîtriser la commutation pour fiabiliser les tests
Dans les environnements de test électronique, la capacité à détecter la présence réelle d’un composant constitue un enjeu majeur pour garantir la qualité des assemblages.
Les pointes de test switch représentent une évolution stratégique des solutions de test classiques. Elles ne se contentent pas d’établir un contact électrique : elles intègrent une logique de commutation qui permet de détecter précisément la présence ou l’absence d’un composant. Cette capacité en fait un outil particulièrement efficace dans les processus de contrôle qualité.
Pourquoi la commutation change la logique de test
Les pointes de test switch introduisent une dimension supplémentaire dans les tests électroniques : la capacité à ouvrir ou fermer un circuit en fonction d’un mouvement mécanique précis. Contrairement aux pointes classiques qui mesurent simplement un signal, les pointes switch permettent de valider une action physique liée à la présence d’un composant.
Cette approche repose sur un principe simple : lorsque la pointe de test atteint une certaine course, appelée course de commutation, elle déclenche un changement d’état électrique. Cette transition peut correspondre à une ouverture ou à une fermeture de circuit.
La détection ne repose plus uniquement sur une mesure électrique, mais sur une interaction mécanique contrôlée, ce qui améliore la fiabilité globale du test. Pour d'autres configurations, pensez à demander des informations sur les pointes de test pneumatiques.
Deux états fondamentaux
- NO (Normally Open) : le circuit se ferme lors de la commutation
- NC (Normally Closed) : le circuit s’ouvre lors de la commutation
Ces configurations permettent d’adapter le comportement de la pointe en fonction du scénario de test recherché.
Les différents types de pointes switch
Il existe plusieurs catégories de pointes switch, chacune répondant à des besoins spécifiques en matière de détection et de contrôle.
| Type de pointe | Fonction | Usage principal |
|---|---|---|
| OFF-ON-OFF | Double commutation | Détection multi-positions |
| NO (bille) | Fermeture de circuit | Détection de présence simple |
| NO / NC standard | Ouverture ou fermeture | Contrôle qualité classique |
Chaque type permet de répondre à des contraintes spécifiques, notamment en fonction de la précision requise et de la nature du composant à tester.
Détection de composants : des cas concrets
Les pointes switch sont particulièrement utilisées pour vérifier la présence effective d’un composant sur un circuit imprimé ou dans un assemblage mécanique.
Contrôle de présence sur PCB
Dans les circuits imprimés, il est essentiel de s’assurer que chaque composant est correctement positionné. Les pointes switch permettent de détecter physiquement la présence d’un élément en déclenchant une commutation lorsque la pointe est comprimée.
Validation d’assemblage
Dans les chaînes de production, ces pointes permettent de vérifier que les pièces sont correctement assemblées avant de passer à l’étape suivante. Une absence de commutation peut signaler un défaut immédiat.
Tests de connecteurs
Les connecteurs peuvent être testés pour vérifier leur bon positionnement et leur insertion complète. Les pointes switch permettent de valider cette condition sans ambiguïté.
Course de commutation : le cœur du système
Le fonctionnement des pointes switch repose sur une notion clé : la course de commutation. Il s’agit du déplacement nécessaire pour déclencher le changement d’état électrique.
Cette course est définie avec précision lors de la conception de la pointe. Elle doit être adaptée au type de composant testé et aux contraintes mécaniques de l’application.
Une course mal calibrée peut entraîner des erreurs de détection, soit en déclenchant la commutation trop tôt, soit en ne la déclenchant pas du tout.
Interaction entre mécanique et électrique
La force du ressort, la géométrie de la pointe et la distance de course travaillent ensemble pour garantir un comportement fiable. Cette combinaison permet d’obtenir une détection stable et reproductible.
Intégration dans les systèmes industriels
Les pointes switch sont utilisées dans de nombreux équipements de test, notamment les bancs de test automatisés et les systèmes de contrôle en ligne.
Elles peuvent être intégrées dans des interfaces complexes, où elles interagissent avec d’autres types de pointes pour réaliser des tests complets.
Maintenance simplifiée
Certains fabricants proposent des réceptacles spécifiques permettant de remplacer les pointes switch sans opération de soudure. Cette approche réduit les temps d’arrêt et facilite la maintenance.
- Remplacement rapide
- Réduction des coûts de maintenance
- Flexibilité des systèmes de test
Ce que cela change pour les entreprises
L’intégration de pointes de test switch dans un système de contrôle permet d’améliorer significativement la qualité des tests et la fiabilité des résultats.
Réduction des erreurs de production
En détectant directement la présence ou l’absence d’un composant, ces pointes limitent les défauts liés à des erreurs d’assemblage.
Amélioration de la productivité
Les tests peuvent être automatisés et réalisés en temps réel, ce qui accélère les processus de fabrication.
Fiabilité accrue des produits
Un contrôle plus précis permet de garantir des produits conformes aux exigences des clients et des normes industrielles.
La capacité à détecter physiquement un composant transforme la logique de test en apportant une validation concrète, au-delà des simples mesures électriques.
Pour intégrer efficacement les pointes de test switch dans vos processus industriels et bénéficier de solutions adaptées à vos contraintes, il est pertinent de s’appuyer sur des spécialistes capables de concevoir des systèmes de test performants et évolutifs.
