Pointes de test pneumatiques : maîtriser la pression pour fiabiliser les mesures
Dans certains environnements de test, la précision du contact ne dépend plus uniquement d’un ressort, mais d’un contrôle fin de la pression appliquée grâce à l’air comprimé.
Les pointes de test pneumatiques introduisent une approche différente du contact électrique en remplaçant l’action mécanique classique par une activation pilotée par air comprimé. Cette technologie permet d’obtenir un contrôle précis de la pression appliquée sur les points de test, ce qui en fait une solution particulièrement adaptée aux tests fonctionnels et aux séquences de mesure complexes.
Pourquoi utiliser l’air comprimé dans les tests
Dans les systèmes de test traditionnels, la pression exercée par les pointes repose sur des ressorts mécaniques. Cette approche, bien que efficace, peut atteindre ses limites lorsqu’il est nécessaire de contrôler précisément l’ordre d’activation ou la force appliquée sur chaque point de mesure.
Les pointes pneumatiques apportent une réponse à cette problématique en permettant un pilotage dynamique du contact. L’air comprimé devient un levier de contrôle, capable d’activer ou de désactiver un point de test à la demande.
Le passage d’un système mécanique à un système pneumatique permet de transformer un contact passif en un contact piloté, offrant une meilleure maîtrise du processus de test.
Pourquoi ce changement est important
- Activation sélective des points de test
- Réduction des contraintes mécaniques
- Adaptation à des séquences complexes
- Amélioration de la précision des mesures
Comment fonctionnent les pointes pneumatiques

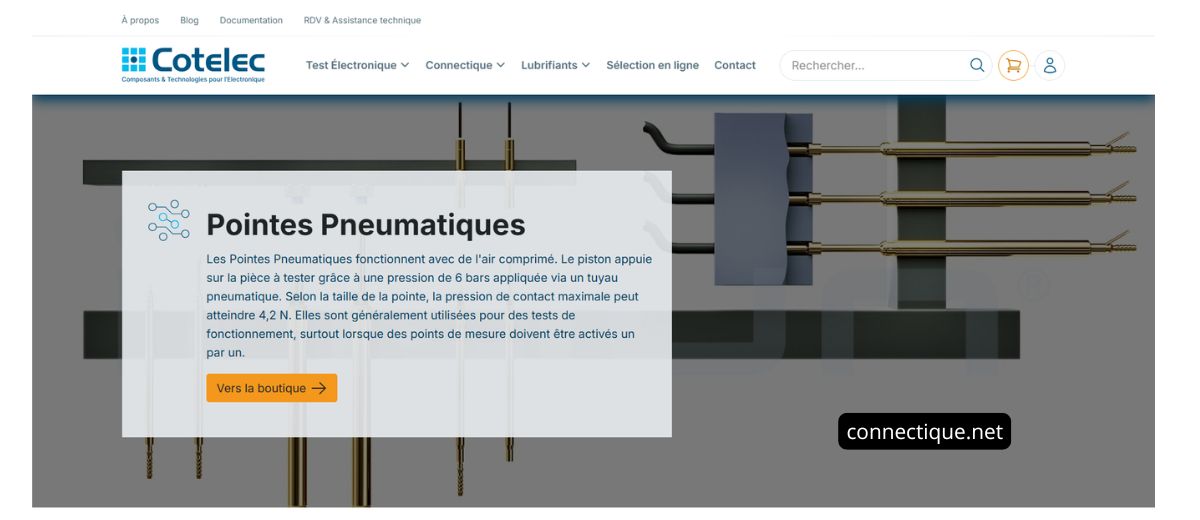

Le principe de fonctionnement repose sur l’utilisation d’un piston interne activé par de l’air comprimé. Une pression d’environ 6 bars est appliquée via un circuit pneumatique, ce qui permet de déplacer la pointe vers la zone à tester.
Lorsque la pression est appliquée, le piston pousse la pointe contre le point de contact. Lorsque la pression est relâchée, la pointe revient à sa position initiale.
Les éléments clés du système
- Piston interne
- Alimentation en air comprimé
- Système de contrôle pneumatique
- Structure de guidage de la pointe
Cette architecture permet une activation précise et répétable, adaptée aux environnements industriels exigeants.
Une maîtrise fine de la pression de contact
L’un des principaux avantages des pointes pneumatiques réside dans la capacité à ajuster la pression de contact en fonction des besoins. Selon la taille et la conception de la pointe, la force appliquée peut atteindre environ 4,2 N.
Cette précision permet de tester des composants sensibles sans risque de détérioration, tout en garantissant un contact fiable.
| Paramètre | Impact sur le test |
|---|---|
| Pression contrôlée | Contact stable et reproductible |
| Force ajustable | Adaptation aux composants sensibles |
| Activation pilotée | Séquence de test optimisée |
La capacité à ajuster précisément la pression permet de sécuriser les tests tout en améliorant leur qualité.
Tests fonctionnels : des usages spécifiques
Les pointes pneumatiques sont principalement utilisées dans les tests de fonctionnement, notamment lorsque les points de mesure doivent être activés un par un.
Activation séquentielle
Dans certains tests, il est nécessaire d’activer les points de contact dans un ordre précis. Les pointes pneumatiques permettent de contrôler cette séquence avec une grande précision.
Tests de systèmes complexes
Les équipements électroniques modernes comportent souvent des architectures complexes nécessitant des tests ciblés. Les pointes pneumatiques permettent d’isoler chaque point de mesure.
Protection des composants
La maîtrise de la pression évite d’endommager les composants fragiles, notamment dans les circuits miniaturisés.
Intégration dans les systèmes automatisés
Les pointes pneumatiques sont intégrées dans des systèmes automatisés, où elles sont pilotées par des contrôleurs capables de gérer la pression et les séquences d’activation.
Cette intégration permet de créer des scénarios de test complexes, adaptés aux besoins spécifiques de chaque produit.
Éléments à prendre en compte
- Qualité de l’air comprimé
- Stabilité de la pression
- Synchronisation des actions
- Maintenance du système pneumatique
Les avantages pour les environnements industriels
L’utilisation de pointes de test pneumatiques apporte une flexibilité et une précision accrues dans les processus de test.
Une meilleure précision
Le contrôle de la pression permet d’obtenir des résultats fiables, même sur des composants sensibles.
Une grande flexibilité
Les systèmes peuvent être configurés pour s’adapter à différents types de tests et de produits.
Une réduction des contraintes mécaniques
L’utilisation de l’air comprimé limite l’usure des composants mécaniques et prolonge la durée de vie des équipements.
Les pointes pneumatiques permettent de transformer un système de test statique en un système dynamique, capable de s’adapter aux exigences des environnements industriels modernes.
Pour concevoir des systèmes de test intégrant des pointes pneumatiques et adaptés à vos contraintes spécifiques, il est pertinent de s’appuyer sur des spécialistes capables de proposer des solutions fiables et évolutives.
