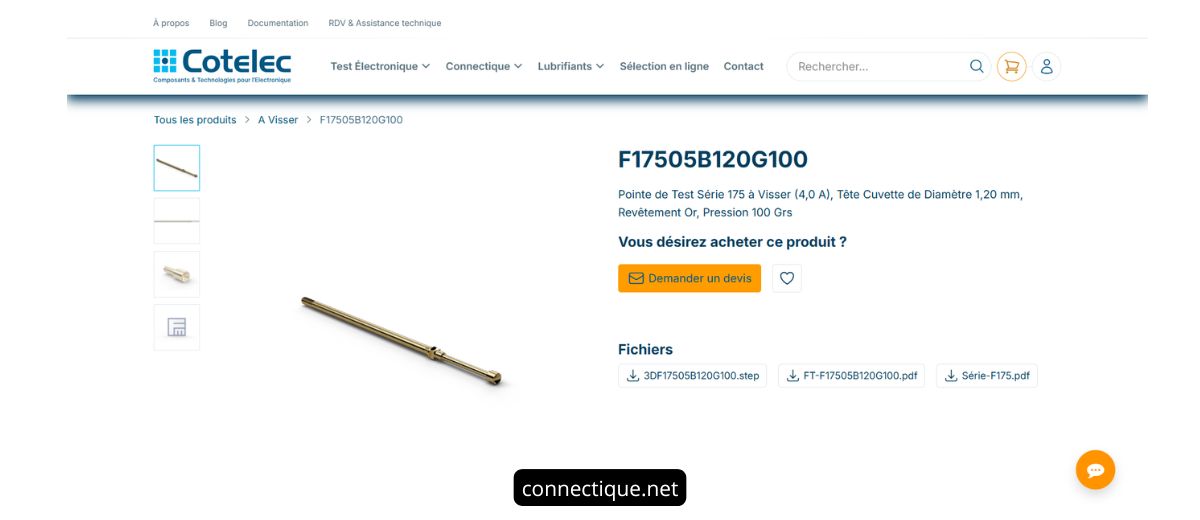

Pointe de test F17505B120G100 série 175 à visser pour bancs de test électroniques
La pointe de test F17505B120G100 de la série 175 est conçue pour les applications de test électronique nécessitant un contact stable et précis. Grâce à sa tête cuvette de 1,20 mm et à son revêtement or, elle assure une connexion fiable dans les systèmes de test automatisés utilisés pour le contrôle des circuits imprimés et des modules électroniques.
Pointe de test F17505B120G100 série 175 pour le contrôle des circuits électroniques
Dans les bancs de test utilisés pour vérifier la qualité et le fonctionnement des cartes électroniques, la fiabilité du contact entre la pointe de test et la surface à contrôler constitue un élément déterminant. La pointe de test F17505B120G100 appartient à la série 175 et a été conçue pour assurer un contact stable dans les systèmes de test automatisés utilisés dans l'industrie électronique. Grâce à sa conception mécanique précise et à l'utilisation de matériaux conducteurs de qualité, cette pointe de test permet d'obtenir des mesures répétables dans les environnements de production.
Les pointes de test à visser sont couramment utilisées dans les interfaces de test à lit de clous destinées au contrôle des circuits imprimés. Dans ces dispositifs, chaque pointe établit un contact temporaire avec un point de mesure du circuit afin de vérifier le fonctionnement électrique des composants ou des pistes conductrices.
Une pointe de test conçue pour les systèmes de test industriels
La pointe de test F17505B120G100 est conçue pour être intégrée dans les systèmes de test électroniques utilisés dans les lignes de production. Sa conception à visser facilite l'installation dans les interfaces de test et permet un maintien mécanique stable pendant les cycles de mesure. Cette configuration contribue à limiter les déplacements indésirables et à maintenir la précision du contact électrique.
Dans les installations industrielles, les pointes de test doivent supporter des milliers de cycles de compression. La conception mécanique de la série 175 permet de conserver des performances constantes même lors d'une utilisation intensive. Cette robustesse est essentielle pour garantir la répétabilité des mesures et limiter les opérations de maintenance des interfaces de test.
Caractéristiques électriques adaptées aux tests de cartes électroniques
La pointe de test F17505B120G100 peut supporter un courant de 4 ampères, ce qui permet son utilisation dans de nombreuses applications de contrôle électronique. Cette capacité de conduction permet de réaliser des tests fonctionnels sur des cartes électroniques ou des modules où le passage du courant est nécessaire pour vérifier le comportement des circuits.
La résistance de contact typique inférieure à 20 milliohms contribue à garantir une transmission fiable du signal électrique entre la pointe de test et le point de contact du circuit imprimé. Cette caractéristique est particulièrement importante dans les systèmes de test automatisés où la précision des mesures dépend de la stabilité du contact électrique. Des caractéristiques qui ne sont pas comme la pointe de test F73012B050G110.
Tête cuvette de diamètre 1,20 mm pour un contact précis
La pointe F17505B120G100 est équipée d'une tête cuvette de diamètre 1,20 mm. Cette géométrie particulière permet d'améliorer la qualité du contact avec certains types de surfaces, notamment lorsqu'il s'agit de tester des broches ou des éléments cylindriques. La forme cuvette permet de maintenir la surface de contact au centre de la pointe et de limiter les risques de glissement.
Ce type de pointe est souvent utilisé dans les situations suivantes :
- tests de broches de connecteurs
- contrôle de composants avec terminaisons cylindriques
- tests de contacts métalliques dans les systèmes électroniques
- applications nécessitant un positionnement précis du point de contact
Comportement mécanique et force de contact
La fiabilité d'une pointe de test dépend également de sa force de ressort et de sa capacité à absorber les variations de position entre la pointe et la surface à tester. La série 175 offre plusieurs configurations de précharge et de force de ressort permettant d'adapter la pointe aux contraintes spécifiques du système de test.
Les valeurs de force de ressort nominale peuvent atteindre environ 100 cN selon la configuration. Cette pression permet d'assurer un contact électrique stable tout en limitant l'usure des surfaces de contact. La course nominale de 4,3 mm permet d'absorber les variations de position dans l'interface de test, tandis que la course maximale de 6,4 mm offre une marge de fonctionnement confortable pour les systèmes automatisés.
Matériaux et traitements de surface
Les matériaux utilisés pour la fabrication de la pointe de test jouent un rôle important dans la conductivité électrique et la résistance à l'usure. Dans le cas de la F17505B120G100, le plongeur est réalisé en cuivre béryllium avec un revêtement or. Ce matériau combine une excellente conductivité électrique et une bonne résistance mécanique.
Le corps de la pointe est fabriqué en laiton également revêtu d'or, ce qui contribue à améliorer la conductivité et à limiter l'oxydation des surfaces de contact. Le ressort interne est réalisé en acier à ressort avec un traitement de surface argenté, permettant de maintenir ses propriétés mécaniques même après de nombreux cycles de compression.
Dimensions et caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Courant maximal | 4 A |
| Température de fonctionnement | -45°C à +100°C |
| Résistance de contact typique | < 20 mOhm |
| Course nominale | 4,3 mm |
| Course maximale | 6,4 mm |
| Diamètre de la tête | 1,20 mm |
Accessoires et éléments d'intégration
Pour faciliter l'installation de la pointe de test dans une interface de test, plusieurs accessoires peuvent être utilisés. Le réceptacle H175LARD permet de recevoir la pointe et d'assurer son maintien mécanique dans la plaque d'interface. Les outils d'insertion et de vissage permettent quant à eux d'installer la pointe de manière précise dans le système de test.
Le diamètre de perçage recommandé pour le réceptacle H175LARD se situe entre 1,32 et 1,34 mm, ce qui garantit une fixation correcte dans la plaque support. Une installation adaptée contribue à maintenir l'alignement des pointes de test et à améliorer la précision du contact avec les circuits imprimés.
Une solution fiable pour les interfaces de test électroniques
La pointe de test F17505B120G100 constitue une solution adaptée aux systèmes de test électroniques utilisés dans les environnements industriels. Sa conception robuste, ses matériaux conducteurs et sa géométrie de contact permettent d'obtenir des performances fiables dans les bancs de test destinés au contrôle des circuits imprimés et des composants électroniques.
Dans les installations de test automatisées, le choix de la pointe de test influence directement la précision des mesures et la stabilité du processus de contrôle. Une sélection adaptée des pointes et des accessoires d'installation permet d'améliorer la fiabilité des interfaces de test et de maintenir la qualité des opérations de validation électronique.
