Les pointes de test Kelvin dans les systèmes de mesure électronique
Dans les systèmes de test électroniques industriels, certaines mesures nécessitent une précision particulièrement élevée afin d’éviter les erreurs liées aux résistances de contact.
Les pointes de test Kelvin dans les systèmes de mesure électronique
Dans les systèmes de test électroniques industriels, certaines mesures nécessitent une précision particulièrement élevée afin d’éviter les erreurs liées aux résistances de contact.
Table des matières
Le principe de mesure Kelvin | Applications industrielles des pointes Kelvin | La précision des mesures électriques | Les autres technologies de pointes de test
Dans les bancs de test électroniques, les pointes de test permettent d’établir un contact temporaire entre les instruments de mesure et les circuits électroniques. Dans certaines applications de mesure, la résistance du contact peut fausser les résultats. Les technologies Kelvin ont été développées pour éliminer ces erreurs.
La méthode Kelvin repose sur l’utilisation de deux circuits électriques distincts : l’un pour injecter le courant et l’autre pour mesurer la tension. Cette configuration permet d’éliminer l’influence de la résistance des connexions et d’obtenir une mesure beaucoup plus précise.
Le principe de mesure Kelvin
La technique Kelvin, également appelée mesure à quatre fils, consiste à séparer les circuits de courant et de mesure afin d’éviter les erreurs liées aux résistances parasites. Dans un système de test traditionnel, la résistance des contacts peut introduire des variations de mesure qui deviennent significatives lorsque les valeurs mesurées sont très faibles.

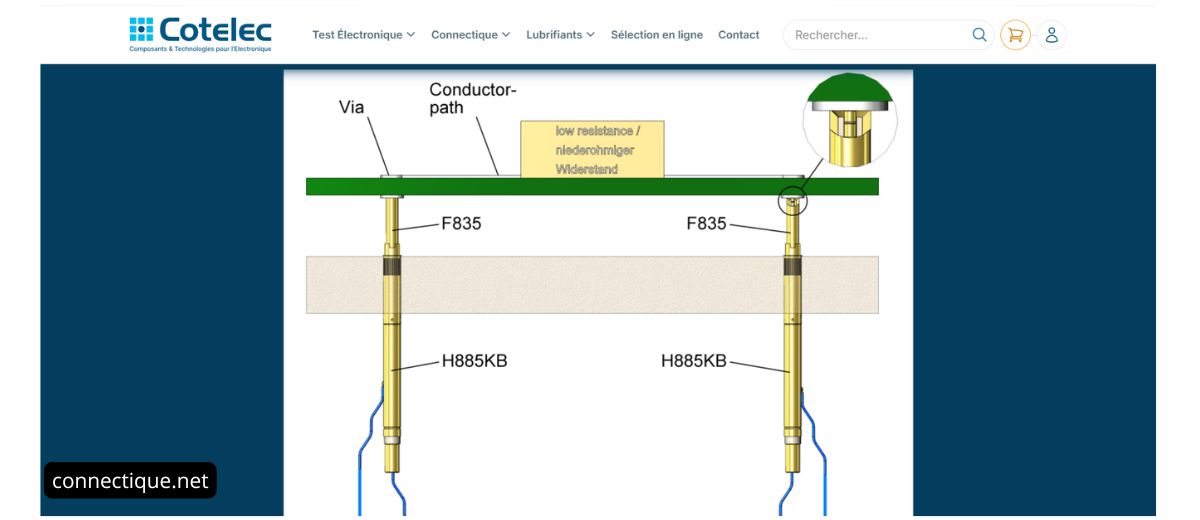

Les pointes Kelvin sont donc conçues pour intégrer plusieurs contacts permettant de réaliser ces mesures avec une grande précision. Cette technologie est particulièrement utile pour les tests de résistance, les mesures de continuité et certaines applications de métrologie électronique.
Les pointes Kelvin sont fréquemment utilisées dans les laboratoires de test électronique, dans les bancs de contrôle de production et dans les systèmes de mesure destinés aux composants électroniques sensibles.
Applications industrielles des pointes Kelvin
Dans les environnements industriels, les pointes Kelvin sont utilisées pour les mesures de résistance très faibles ou pour les contrôles nécessitant une précision élevée. Elles sont courantes dans les tests de connecteurs, les contrôles de continuité et les bancs de test destinés aux composants électroniques critiques.
Dans certaines lignes de production électronique, les systèmes pointes de test ICT / FCT permettent de vérifier les composants montés sur une carte électronique avant les tests fonctionnels.
Lorsque les circuits électroniques présentent une forte densité de composants, les technologies pointes de test Fine pitch sont utilisées afin d’accéder aux points de test rapprochés présents sur les circuits imprimés.
Dans certaines applications impliquant des niveaux d’intensité élevés, les solutions pointes de test Fort courant sont utilisées pour transporter des courants importants dans les bancs de test.
La précision des mesures électriques
La précision des mesures électriques dépend de plusieurs facteurs : la qualité du contact, la stabilité mécanique des pointes et la conception du système de test. Les pointes Kelvin permettent de réduire l’influence des résistances parasites et d’améliorer la fiabilité des mesures.
Dans certains bancs de test électroniques, plusieurs technologies de pointes peuvent être combinées afin de réaliser différents types de mesures sur un même circuit.
Les autres technologies de pointes de test
Les technologies pointes de test RF / HF sont utilisées pour les applications radiofréquences nécessitant une transmission stable des signaux haute fréquence.
Les technologies pointes de test Double ended permettent quant à elles de relier différentes parties d’un banc de test sans nécessiter de câblage complexe.
Comparaison des principales technologies de pointes de test
| Type de pointe | Application principale | Avantage technique |
|---|---|---|
| Kelvin | Mesures de résistance | Élimination des erreurs de contact |
| ICT / FCT | Test in-circuit | Contrôle rapide des composants |
| Fine pitch | Circuits haute densité | Accès aux points de test rapprochés |
| Fort courant | Tests de puissance | Transport d’intensité élevée |
| RF / HF | Mesures radiofréquences | Transmission stable du signal |
| Double ended | Interfaces de test | Connexion entre différents systèmes |
Dans les environnements industriels où la précision des mesures électriques est essentielle, les pointes de test Kelvin constituent une technologie indispensable pour garantir la fiabilité des résultats. Pour identifier les solutions les plus adaptées à un projet de banc de test électronique ou obtenir des informations techniques sur les différentes technologies de pointes de test, il est possible de contacter Cotelec afin de préparer un devis ou de bénéficier d’un accompagnement spécialisé.
