Pourquoi les pointes fine pitch 0,11 mm imposent des exigences extrêmes
À mesure que les circuits électroniques gagnent en densité, les pointes de test fine pitch deviennent des composants de haute précision dont chaque paramètre influence directement la qualité du test.
Les pointes de test fine pitch à très faible espacement, notamment autour de 0,11 mm à 0,15 mm, représentent l’un des niveaux les plus exigeants en matière de test électronique. À cette échelle, les contraintes électriques, mécaniques et thermiques deviennent particulièrement sensibles, et chaque caractéristique technique joue un rôle déterminant dans la fiabilité globale du processus de test.
La miniaturisation comme facteur de complexité technique

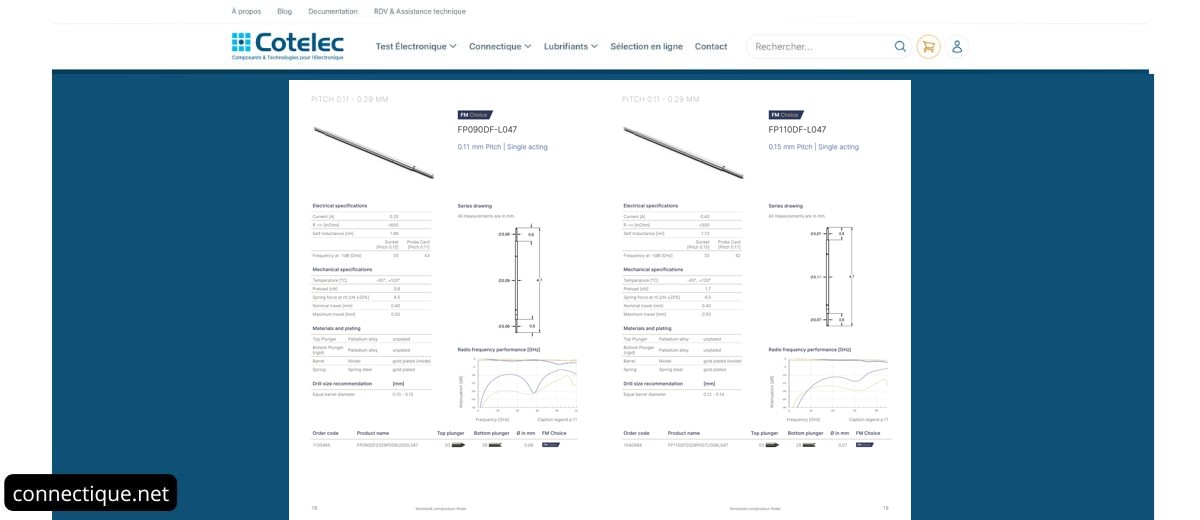

Les pointes fine pitch de type FP090 ou FP110 illustrent parfaitement les défis liés à la miniaturisation. Avec des pitches compris entre 0,11 mm et 0,15 mm, ces composants doivent garantir un contact fiable sur des surfaces extrêmement réduites.
Cette densité impose une précision mécanique élevée, mais également une stabilité parfaite du signal électrique. Le moindre désalignement ou défaut de contact peut entraîner des erreurs de mesure ou des défauts de validation.
Performances électriques : ce qui se joue à l’échelle du millième
À ces niveaux de miniaturisation, les performances électriques deviennent un critère déterminant. Les pointes étudiées présentent des résistances de contact inférieures à 600 milliohms, ce qui permet de limiter les pertes et d’assurer une transmission stable du signal.
Le courant admissible reste relativement faible, de l’ordre de 0,25 à 0,40 ampère, ce qui correspond aux exigences des tests de signaux et de circuits sensibles. Ces valeurs doivent être parfaitement maîtrisées pour éviter toute dégradation des composants testés.
| Paramètre | Valeur typique | Impact |
|---|---|---|
| Résistance de contact | < 600 mΩ | Qualité du signal |
| Courant | 0.25 – 0.40 A | Limitation thermique |
| Inductance | ≈ 1.7 – 1.9 nH | Stabilité HF |
Comportement en haute fréquence et transmission du signal
Les performances en haute fréquence constituent un élément différenciant majeur. Les pointes fine pitch peuvent atteindre des fréquences de l’ordre de 30 à 40 GHz avec une atténuation contrôlée.
Cette capacité permet leur utilisation dans des environnements RF / HF, où la moindre variation d’impédance peut perturber le signal. La conception interne de la pointe, notamment l’inductance et les matériaux utilisés, joue un rôle essentiel dans cette stabilité.
Contraintes mécaniques et répétabilité du contact
Sur le plan mécanique, les pointes fine pitch doivent garantir un contact stable malgré des déplacements très faibles. Les courses nominales se situent généralement autour de 0,40 mm, avec des tolérances très serrées.
La force du ressort, comprise entre 4,5 et 6 cN selon les modèles, doit être parfaitement calibrée. Une force insuffisante peut entraîner un mauvais contact, tandis qu’une force excessive peut endommager les surfaces testées.
| Paramètre mécanique | Valeur typique |
|---|---|
| Course nominale | 0.40 mm |
| Course maximale | 0.50 mm |
| Force ressort | 4.5 à 6 cN |
Choix des matériaux et impact sur la durabilité
Les matériaux utilisés dans ces pointes fine pitch sont sélectionnés pour leur stabilité et leur résistance à l’usure. Les plongeurs en alliage de palladium offrent une excellente tenue dans le temps, même en l’absence de placage.
Le corps en nickel avec un placage interne en or améliore la conductivité et limite les phénomènes d’oxydation. Les ressorts en acier traité assurent une longévité adaptée aux cycles intensifs des tests industriels.
Enjeux d’intégration dans les systèmes de test industriels
L’intégration de pointes fine pitch ultra-denses nécessite une conception globale du système de test. Le dimensionnement des perçages, par exemple entre 0,10 mm et 0,14 mm, doit être parfaitement aligné avec le diamètre du corps.
Ces pointes sont principalement utilisées dans les environnements ICT / FCT pour tester des cartes à très haute densité. Elles s’intègrent également dans les architectures globales de fine pitch, où la précision est un facteur déterminant.
La maîtrise des paramètres électriques, mécaniques et matériaux des pointes fine pitch permet de sécuriser les tests et d’accompagner les évolutions technologiques vers des circuits toujours plus compacts.
Pour garantir des performances optimales et choisir les configurations adaptées à vos contraintes industrielles, il est pertinent de s’appuyer sur des spécialistes capables d’analyser vos besoins et de vous orienter vers les solutions les plus fiables.
