Découvrez les pointes fine pitch pour tester les micro-puces, capteurs et circuits à forte densité avec précision et fiabilité.
Lorsque les composants électroniques deviennent de plus en plus compacts, les solutions de test doivent évoluer pour maintenir un haut niveau de précision.
Les pointes fine pitch sont conçues pour répondre aux exigences des tests électroniques à très haute densité. Grâce à leurs dimensions réduites et à leur grande précision, elles permettent de tester des micro-composants tels que les puces, les capteurs et les circuits imprimés compacts. Ces pointes de test à ressort offrent une solution adaptée aux environnements où les espaces sont limités et les tolérances très faibles.
Qu’est-ce que le fine pitch
Le terme fine pitch désigne des composants électroniques dont les points de connexion sont très rapprochés. Cette densité impose l’utilisation de pointes de test capables d’intervenir avec précision sans perturber les contacts voisins.
Les pointes fine pitch sont spécialement conçues pour répondre à ces contraintes, en offrant un contact fiable sur des zones extrêmement réduites.
La miniaturisation des composants rend indispensable l’utilisation de pointes adaptées aux très faibles espacements.
Comment fonctionnent ces pointes
Comme les autres pointes de test, les modèles fine pitch reposent sur un mécanisme à ressort permettant d’assurer un contact stable.
Leur conception spécifique garantit un positionnement précis et une pression adaptée, même sur des surfaces très rapprochées.
Caractéristiques principales
- Dimensions très réduites
- Grande précision de contact
- Adaptation aux circuits haute densité
- Fiabilité sur de nombreux cycles
Les différentes gammes de fine pitch
Les pointes fine pitch sont classées selon l’espacement entre les points de contact, exprimé en micromètres.
| Catégorie | Espacement | Usage |
|---|---|---|
| Standard fine pitch | > 500 µm | Applications électroniques classiques |
| Fine pitch avancé | 300 µm - 500 µm | Circuits compacts |
| Fine pitch haute densité | < 300 µm | Micro-composants |
| Ultra fine pitch | Très faible espacement | Technologies avancées |
Les applications principales
Les pointes fine pitch sont utilisées dans les environnements où la précision est essentielle.
Micro-puces
Elles permettent de tester les composants miniaturisés avec un haut niveau de précision.
Capteurs
Elles sont adaptées aux dispositifs sensibles nécessitant un contact contrôlé.
Circuits imprimés haute densité
Elles permettent d’intervenir sur des cartes électroniques compactes.
Exemple de référence Feinmetall

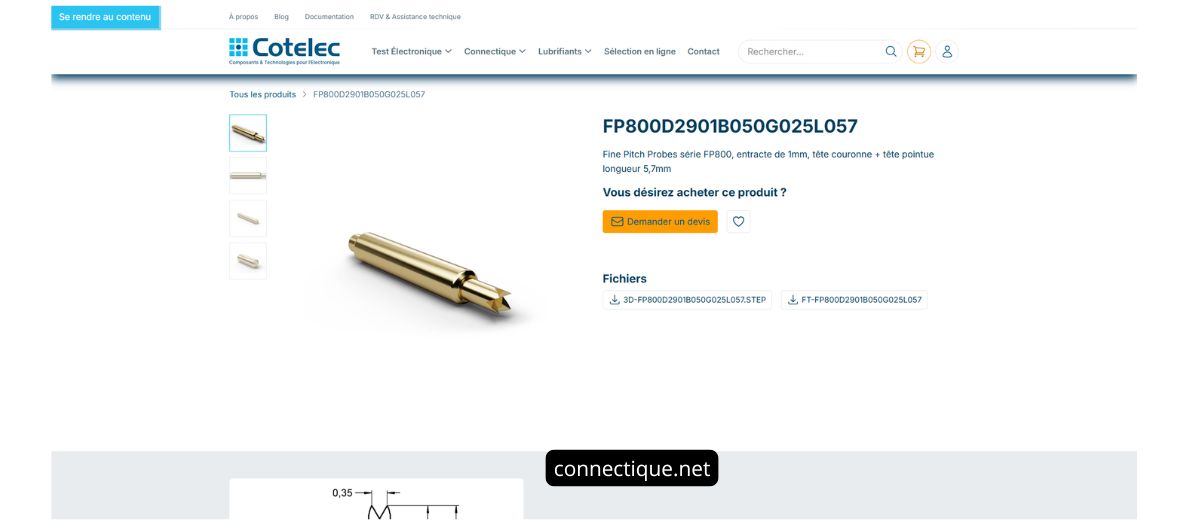

La référence FP800D2901B050G025L057 illustre les capacités des pointes fine pitch.
- Série : FP800
- Entraxe : 1 mm
- Type de tête : couronne + pointe
- Longueur : 5,7 mm
Ce type de configuration permet d’assurer un contact fiable tout en s’adaptant à des environnements à forte densité.
L’association de différentes formes de tête permet d’optimiser la qualité du contact sur des surfaces complexes.
Comment choisir la bonne solution
Le choix des pointes fine pitch dépend de plusieurs facteurs, notamment la densité des composants, les contraintes mécaniques et les exigences de précision.
Il est essentiel de prendre en compte ces paramètres pour garantir des performances optimales.
Les pointes fine pitch sont indispensables pour accompagner la miniaturisation des systèmes électroniques modernes.
Pour sélectionner les pointes les plus adaptées à vos applications et optimiser vos systèmes de test, il est recommandé de s’appuyer sur des spécialistes capables d’analyser vos contraintes techniques et de proposer des solutions adaptées.
