Pourquoi la géométrie d’une pointe change la qualité du test
Dans le test électronique, la forme de la pointe de contact influence directement la fiabilité des mesures et la durabilité des composants.
Pourquoi la géométrie d’une pointe change la qualité du test
Quel rôle joue la forme de la pointe dans le test électronique
La géométrie d’une pointe de test influence directement la qualité du contact électrique. Elle détermine la surface de contact, la pression exercée et la capacité à traverser les couches d’oxydation ou de résidus de flux.
Une mauvaise sélection peut entraîner des faux contacts, des mesures instables ou une dégradation prématurée des composants testés, surtout dans le domaine des semi-conducteurs.

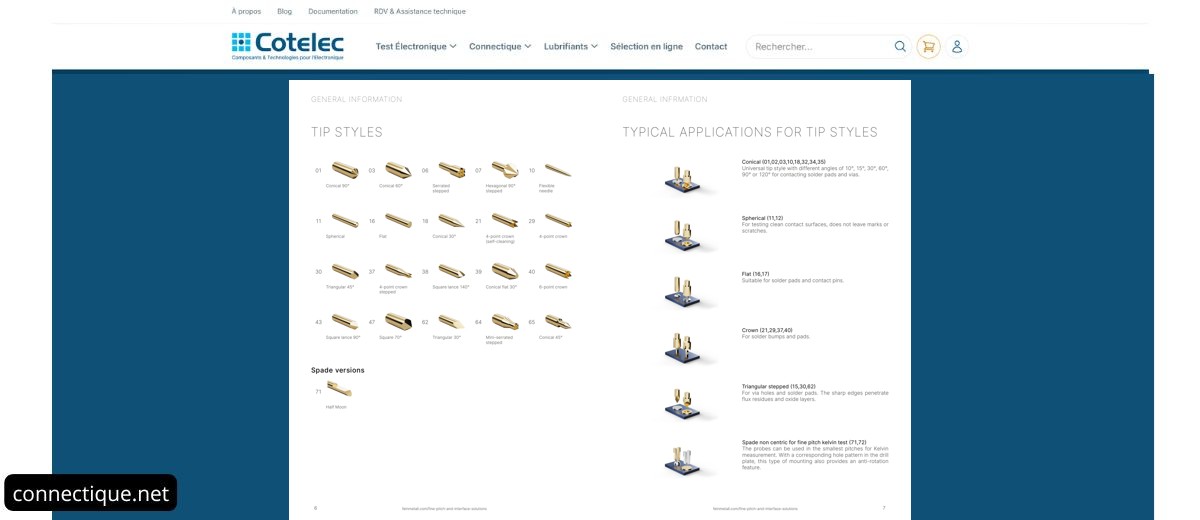

Panorama des principales formes de tête FEINMETALL
Les solutions FEINMETALL proposent une grande diversité de géométries adaptées à des usages spécifiques.
| Forme | Caractéristique | Usage principal |
|---|---|---|
| Sphérique | Contact doux, sans marquage | Surfaces propres |
| Plate | Surface stable | Pads et broches |
| Conique | Polyvalente | Applications générales |
| Crown (couronne) | Auto-nettoyante | Pads et bumps |
| Triangulaire | Pénétration élevée | Oxydation et résidus |
| Spade / Kelvin | Mesure précise | Fine pitch et Kelvin |
Des angles adaptés aux contraintes
Les pointes coniques existent avec différents angles (30°, 60°, 90°…), permettant d’adapter la pression de contact et la pénétration selon les besoins.
Des formes spécialisées pour des usages spécifiques
Les pointes crown, par exemple, permettent un effet auto-nettoyant en éliminant les résidus de surface lors du contact.
Applications concrètes selon les formes de pointe
Chaque géométrie répond à des contraintes spécifiques rencontrées dans les environnements industriels.
Tests sur surfaces propres
Les pointes sphériques sont privilégiées pour éviter toute détérioration des surfaces sensibles.
Tests sur circuits imprimés
Les pointes plates ou coniques sont utilisées pour assurer un contact stable sur les pads et vias.
Environnements avec résidus ou oxydation
Les formes triangulaires ou crown permettent de traverser les couches de contamination et d’assurer un contact fiable.
Applications fine pitch et Kelvin
Les pointes spade et spécifiques permettent de travailler sur des pas très fins tout en assurant une mesure précise.
Choisir la bonne géométrie pour optimiser vos tests
Le choix de la forme de tête doit être aligné avec les caractéristiques du composant testé et les contraintes du process industriel.
Il est recommandé d’analyser les paramètres suivants :
- nature de la surface de contact
- présence de résidus ou d’oxydation
- densité des contacts (fine pitch)
- niveau de précision attendu
Pour définir les solutions les plus adaptées à vos contraintes techniques et tirer parti des différentes géométries de pointes de test, il est recommandé de faire appel à un accompagnement spécialisé afin d’optimiser vos performances industrielles.
