Les pointes de test 75 mil dans les systèmes de test électroniques
Dans les systèmes de test électroniques industriels, le choix du pas des pointes de test joue un rôle essentiel dans la conception des interfaces de test et dans la densité des contacts. Les pointes de test 75 mil représentent une solution intermédiaire souvent utilisée dans les bancs de test destinés aux cartes électroniques présentant une densité moyenne de points de mesure.
Table des matières
Que signifie 75 mil | Les caractéristiques des pointes 75 mil | Applications industrielles | Comparaison avec les autres pas de pointes
Dans les bancs de test électroniques, les pointes de test permettent d’établir un contact temporaire entre les instruments de mesure et les circuits imprimés. Le pas des pointes correspond à la distance entre deux contacts adjacents dans une interface de test.
Que signifie 75 mil
Le terme « mil » correspond à un millième de pouce. Un pas de 75 mil signifie donc que l’espacement entre deux pointes de test est de 75 millièmes de pouce, soit environ 1,90 millimètre. Cette dimension est utilisée pour concevoir les plaques de test et les interfaces mécaniques des bancs de test électroniques.
Le pas 75 mil est souvent choisi lorsqu’un espacement légèrement plus important que le 50 mil est nécessaire pour améliorer la robustesse mécanique des systèmes de test tout en conservant une densité de contacts relativement élevée.
Le pas 75 mil représente un compromis entre densité de contacts et robustesse mécanique dans les interfaces de test électroniques industrielles.

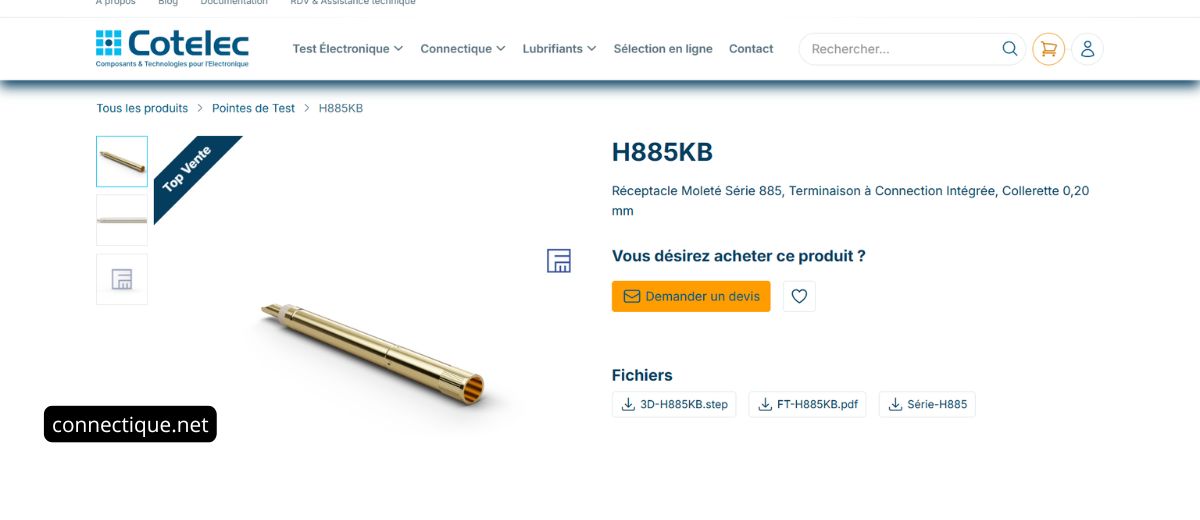

Les caractéristiques des pointes 75 mil
Les pointes de test 75 mil sont généralement utilisées dans des systèmes de test automatisés où plusieurs centaines de contacts doivent être établis simultanément. Leur conception à ressort permet de maintenir une pression constante entre la pointe et la pastille de test du circuit imprimé.
Cette configuration offre une bonne stabilité mécanique et une durée de vie élevée, ce qui est essentiel dans les lignes de production électronique où les cycles de test peuvent atteindre plusieurs millions d’opérations.
Applications industrielles
Les pointes 75 mil sont utilisées dans de nombreux secteurs industriels, notamment dans l’électronique industrielle, les équipements de télécommunication et les systèmes électroniques embarqués.
Dans ces environnements, les bancs de test peuvent comporter plusieurs centaines de pointes permettant de vérifier simultanément les différents paramètres électriques d’une carte électronique.
Comparaison avec les autres pas de pointes
Lorsque la densité des points de test est plus élevée, les technologies pointes de test 50 mil sont souvent utilisées afin de permettre l’accès à des zones de contact plus rapprochées sur les circuits imprimés.
Dans les systèmes de test nécessitant un espacement plus large entre les contacts, les solutions pointes de test 100 mil sont utilisées afin de simplifier la conception mécanique des interfaces de test.
Comparaison des principaux pas de pointes de test
| Pas de pointe | Distance approximative | Application principale |
|---|---|---|
| 50 mil | 1,27 mm | Cartes électroniques haute densité |
| 75 mil | 1,90 mm | Cartes électroniques densité moyenne |
| 100 mil | 2,54 mm | Circuits avec espacement plus large |
Dans les systèmes de test électroniques industriels, le choix du pas des pointes influence directement la densité de contacts, la précision des mesures et la robustesse mécanique des bancs de test. Les pointes de test 75 mil représentent une solution équilibrée permettant d’obtenir une bonne densité de contact tout en garantissant une fiabilité mécanique adaptée aux environnements de production.
