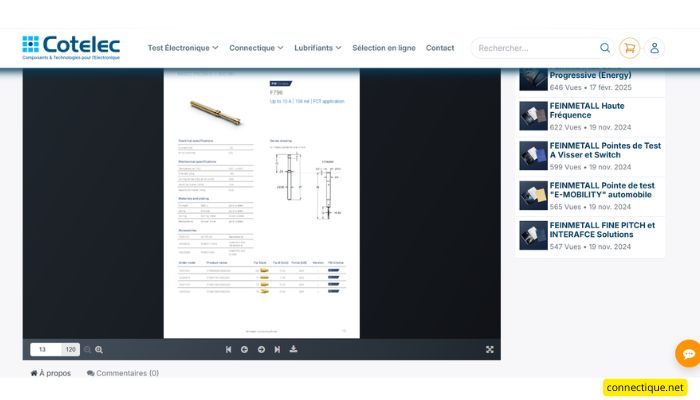

Pointe F796 – Jusqu’à 10 A pour application FCT
La pointe F796 appartient à la famille des sondes 100 mil destinées aux applications de test fonctionnel. Conçue pour supporter un courant continu jusqu’à 10 A avec une résistance typique inférieure à 25 mΩ, elle répond aux environnements industriels où la transmission de puissance et la stabilité de contact constituent des paramètres critiques. Pour les services achats, cette référence représente une solution adaptée aux bancs sollicitant à la fois robustesse mécanique et performance électrique stable dans le temps :contentReference[oaicite:1]{index=1}.
Courant maximal continu : 10 A.
Résistance typique : < 25 mΩ.
Course nominale : 8,0 mm – Course maximale : 10,0 mm.
Caractéristiques électriques
La F796 est spécifiée pour un courant continu maximal de 10 A, selon le standard interne de test haute intensité du fabricant . La résistance de contact typique inférieure à 25 milliohms permet de limiter les chutes de tension et les échauffements localisés, éléments déterminants dans les tests fonctionnels impliquant alimentation ou charge réelle. Pour un service achats, ces paramètres doivent être analysés en lien avec le profil d’utilisation réel : durée d’application, fréquence des cycles et conditions de refroidissement du banc.
Caractéristiques mécaniques
La pointe présente une course nominale de 8,0 mm et une course maximale de 10,0 mm . La précharge est de 80 cN et la force ressort atteint 300 cN à la course nominale, avec une tolérance de ±20 %. Cette configuration garantit une pression de contact suffisante pour stabiliser la conduction électrique tout en conservant une capacité d’absorption des tolérances mécaniques du PCB et de la fixture. La plage de température d’utilisation s’étend de -45 °C à +100 °C, permettant une intégration dans des environnements industriels variés. Voir aussi la pointe 785.
Matériaux et traitements de surface
Le plongeur est réalisé en cuivre-béryllium avec placage or, le corps en bronze doré, le ressort en acier ressort argenté et le réceptacle en maillechort doré :contentReference[oaicite:4]{index=4}. Cette combinaison vise à optimiser la conductivité, la résistance à l’usure et la stabilité de la résistance de contact sur la durée. Pour les achats industriels, la cohérence des matériaux et des traitements constitue un indicateur clé de fiabilité long terme et de maîtrise des performances sous cyclage intensif.
Versions et configurations disponibles
La série F796 est disponible en plusieurs géométries de pointes (styles 06, 11, 12 et 14) avec des diamètres de contact allant notamment jusqu’à 2,30 mm selon la version . Chaque référence conserve une force nominale de 300 cN. Cette diversité permet d’adapter la surface de contact au type de pad ou de borne testée, qu’il s’agisse de zones larges de puissance ou de pastilles plus localisées. Pour les équipes achats, la standardisation sur une série tout en conservant la flexibilité de la géométrie constitue un levier d’optimisation logistique.
Accessoires et intégration
La pointe F796 s’utilise avec un réceptacle dédié (H774LA1) et des outils d’insertion spécifiques :contentReference[oaicite:6]{index=6}. Cette compatibilité assure une implantation maîtrisée dans la fixture et une répétabilité dimensionnelle conforme aux plans de la série 100 mil. Pour les services achats, l’identification claire des accessoires associés permet d’éviter des incompatibilités mécaniques et de sécuriser les opérations de maintenance ou de remplacement.
Lecture stratégique pour les services achats
La F796 s’inscrit dans une logique de test fonctionnel exigeant, où la transmission de courant et la stabilité mécanique doivent être garanties sur des cycles répétés. Son positionnement jusqu’à 10 A, combiné à une résistance de contact faible et des matériaux optimisés, en fait une solution adaptée aux environnements industriels sollicitant des modules de puissance, des alimentations ou des systèmes embarqués. Pour les services achats, la décision doit intégrer non seulement les caractéristiques nominales, mais aussi la cohérence fournisseur, la traçabilité des matériaux et la capacité à maintenir ces performances sur la durée, afin d’optimiser le coût total de possession du banc de test.
