Les différents types de pointes de test utilisées dans l’industrie électronique

Dans les systèmes de test électronique industriels, le choix du type de pointe influence directement la fiabilité des mesures et la stabilité des lignes de production.

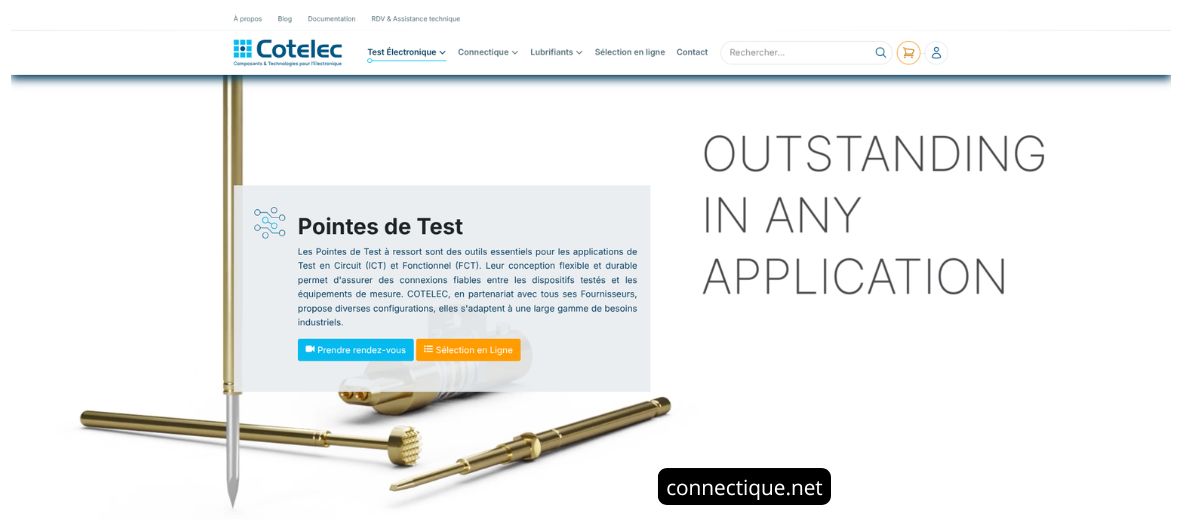

Les pointes de test sont des contacts électriques à ressort utilisés pour établir une connexion temporaire entre un équipement de test et un circuit électronique. Leur conception à ressort permet d’assurer un contact fiable malgré les tolérances mécaniques ou les vibrations présentes dans les environnements industriels.Voici par exemple les caractéristiques de la pointe de test F73216B064G200.

Dans les lignes de production électroniques modernes, ces composants sont intégrés dans des bancs de test automatisés capables de contrôler des centaines de points de mesure simultanément. Dans certains systèmes appelés « bed of nails », plusieurs centaines de pointes viennent toucher simultanément les points de test d’un circuit imprimé afin de vérifier le fonctionnement des composants.

Le rôle des pointes de test dans les bancs électroniques

Dans les bancs de test industriels, les pointes de test permettent de vérifier le fonctionnement des cartes électroniques et des composants avant leur intégration dans un produit final. Ces contrôles permettent de détecter les courts-circuits, les défauts d’assemblage ou les composants défectueux. Les tests réalisés à cette étape permettent d’éviter des défaillances plus coûteuses une fois le produit assemblé, on peut par exemple utiliser des pointes de test Switch.

La diversité des applications électroniques explique pourquoi plusieurs familles de pointes de test ont été développées au fil du temps, ce qui est le cas des pointes de test haute intensité, très utilisées dans l'industrie.

Les pointes pour tests ICT et FCT

Les pointes ICT / FCT sont utilisées dans les bancs de test in-circuit et dans les tests fonctionnels. Les tests ICT permettent de vérifier individuellement les composants montés sur une carte électronique en mesurant la résistance, la continuité ou la présence des composants.

Ces solutions sont largement utilisées dans les lignes de production électronique à grand volume.

Les pointes fine pitch

Les pointes Fine pitch sont conçues pour les circuits électroniques à forte densité. Lorsque les composants sont très rapprochés sur le PCB, ces pointes permettent d’atteindre les points de contact sans créer de court-circuit entre les zones de test.

Elles sont particulièrement utilisées dans les équipements électroniques compacts comme les appareils mobiles, les cartes informatiques ou les systèmes embarqués. Mais sur le site, vous trouverez aussi beaucoup d'autres configurations de pointes, pensez à consulter des ingénieurs spécialisés dans le test de composants électroniques pour faire votre choix.

Les pointes pour fort courant

Les pointes Fort courant sont utilisées lorsque les tests impliquent des niveaux d’intensité élevés. Ces pointes sont conçues pour transporter des courants importants tout en maintenant une stabilité thermique et électrique. Mais pour d'autres projets, les industriels utilisent aussi les pointes de test pneumatiques.

Elles sont courantes dans les applications d’électronique de puissance ou dans certains tests d’alimentation électrique. Elle peuvent être, dans certains cas, plus adaptées que les pointes de test non rotatives.

Les pointes RF et haute fréquence

Les pointes RF / HF sont optimisées pour les mesures radiofréquences et les signaux à haute fréquence. Dans ces environnements, la qualité du contact électrique et la stabilité du signal sont essentielles pour garantir la précision des mesures.

Ces technologies sont largement utilisées dans les secteurs des télécommunications et des systèmes électroniques avancés. Certains industrielles choisissent d'améliorer la qualité de leur test en choisissant les pointes de test rotatives.

Les pointes Kelvin pour mesures précises

Les pointes Kelvin sont utilisées pour les mesures de résistance de haute précision. La méthode Kelvin utilise des connexions séparées pour le courant et la mesure de tension afin d’éliminer les erreurs liées à la résistance de contact.

Cette technique est particulièrement utile dans les applications de mesure de précision et dans certains tests de composants électroniques sensibles.

Les pointes double ended

Les pointes Double ended possèdent deux extrémités de contact et sont souvent utilisées dans les interfaces de test ou dans les systèmes de connexion internes aux bancs de test.

Elles permettent d’établir des connexions entre différentes parties d’un système de test sans nécessiter de câblage complexe. Mais pour autant, vous pouvez aussi avoir besoin de choisir des pointes de test non rotatives.

---

Comparaison des principaux types de pointes de test

Type de pointe	Application principale	Avantage technique
ICT / FCT	Test de cartes électroniques	Contrôle rapide des composants
Fine pitch	Circuits haute densité	Accès précis aux points de test rapprochés
Fort courant	Électronique de puissance	Transport d’intensité élevée
RF / HF	Tests radiofréquences	Transmission stable des signaux
Kelvin	Mesures de précision	Élimination des erreurs de contact
Double ended	Interfaces de test	Connexion entre différents systèmes

Dans les environnements industriels où la fiabilité électronique est déterminante, le choix du type de pointe de test constitue un facteur important pour garantir la qualité des contrôles et la performance des bancs de test. Pour obtenir des conseils techniques ou identifier les solutions les plus adaptées à un projet de test électronique, il est possible de contacter Cotelec afin de préparer un devis ou d’obtenir un accompagnement spécialisé.
