Force de ressort des pointes de test dans les systèmes de test électroniques

La force de ressort constitue l’un des paramètres mécaniques les plus importants dans la conception des pointes de test utilisées dans les bancs de test électroniques. Ce mécanisme permet d’assurer un contact fiable entre la pointe de test et la surface du circuit imprimé ou du composant électronique. Dans les systèmes de test automatisés, la qualité de ce contact influence directement la précision des mesures électriques et la répétabilité des essais réalisés sur les cartes électroniques.

Dans les dispositifs de test industriel, les pointes de test doivent être capables d’établir un contact stable malgré les variations de tolérance des cartes électroniques, les légères irrégularités de surface ou les couches d’oxydation présentes sur certains contacts. Le ressort intégré à la pointe permet d’absorber ces variations tout en maintenant une pression constante sur le point de contact.

Principe de fonctionnement du ressort dans une pointe de test

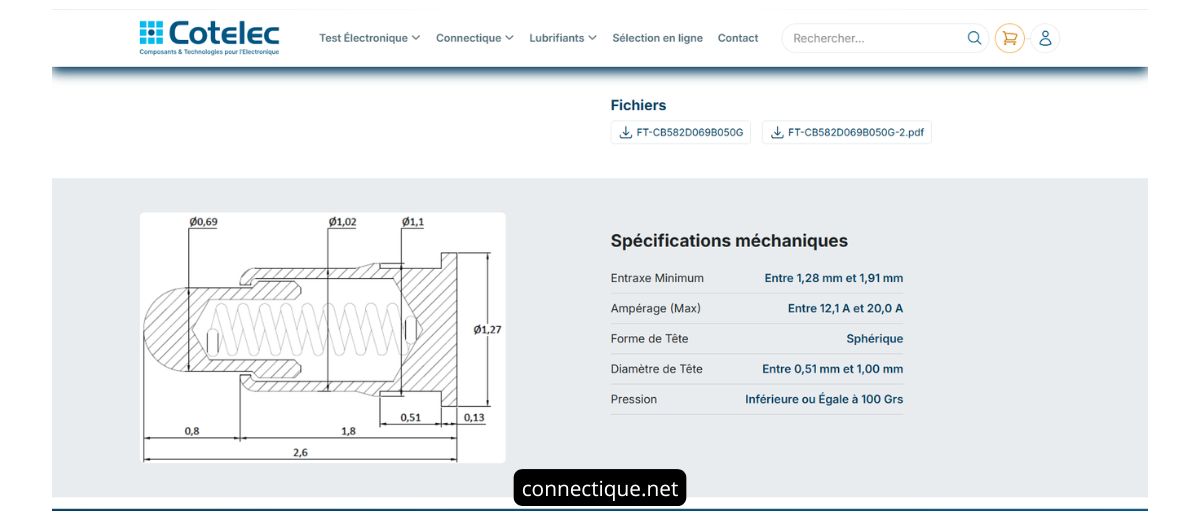

Une pointe de test est généralement composée de plusieurs éléments mécaniques : un piston mobile, un ressort interne et un corps métallique qui guide le mouvement du piston. Lorsque la pointe entre en contact avec la surface du circuit imprimé, le piston se comprime légèrement et le ressort interne génère une force mécanique qui maintient la pression du contact.

Cette compression permet de compenser les différences de hauteur entre les points de test présents sur une carte électronique. Le ressort joue donc un rôle essentiel dans la stabilité du contact électrique, en assurant une pression suffisante pour traverser les couches d’oxydation et garantir une bonne conductivité.

Influence de la force de ressort sur la qualité des tests

La force exercée par le ressort doit être adaptée au type d’application. Une force trop faible peut entraîner un mauvais contact électrique et provoquer des erreurs de mesure dans les bancs de test. À l’inverse, une force trop importante peut endommager les pistes de cuivre des circuits imprimés ou provoquer une usure prématurée des pointes de test.

Les ingénieurs qui conçoivent les systèmes de test doivent donc choisir la force de ressort en fonction de plusieurs paramètres techniques : le type de carte électronique, la densité des points de test, la géométrie des pointes et les contraintes mécaniques du banc de test.

Dans certains systèmes de test à forte densité, les pointes sont disposées avec un pas très réduit. Dans ces situations, la combinaison entre la force de ressort et le pas mil ou millimètre des pointes de test devient un facteur important pour éviter toute déformation mécanique du circuit imprimé.

Adaptation de la force selon les applications

Les applications industrielles peuvent nécessiter des forces de ressort différentes selon les types de tests réalisés. Les systèmes de test In-Circuit ou fonctionnels utilisent généralement des forces de contact modérées afin d’éviter d’endommager les circuits imprimés. Dans d’autres environnements de test, notamment lorsque les courants électriques sont plus élevés, les pointes peuvent être conçues pour supporter des contraintes mécaniques plus importantes.

Dans ces situations, la capacité de conduction électrique devient également un paramètre important, ce qui conduit à prendre en compte des caractéristiques telles que le courant maximal supporté par les pointes de test.

Interaction entre force mécanique et géométrie de la pointe

La forme de la tête de contact influence également la manière dont la force du ressort est transmise à la surface du circuit. Certaines géométries sont conçues pour pénétrer légèrement dans la surface de contact afin d’éliminer les couches d’oxydation, tandis que d’autres sont optimisées pour les contacts délicats sur des surfaces sensibles.

Le choix de la géométrie dépend donc des contraintes mécaniques et électriques du système de test. Les différentes formes de tête des pointes de test permettent d’adapter la surface de contact et la répartition de la pression exercée par le ressort.

Importance des matériaux dans la performance mécanique

Les performances du mécanisme de ressort dépendent également des matériaux utilisés pour la fabrication des composants internes de la pointe de test. Les ressorts doivent conserver leurs propriétés mécaniques malgré des milliers, voire des millions de cycles de compression lors des opérations de test répétitives.

Les matériaux utilisés dans la fabrication des pointes et de leurs ressorts sont donc sélectionnés pour leurs propriétés mécaniques et leur résistance à l’usure. Ces caractéristiques sont abordées plus en détail dans la page consacrée aux matériaux utilisés dans les pointes de test.

La compréhension de la force de ressort permet ainsi d’optimiser la fiabilité des systèmes de test électroniques et d’assurer la stabilité des mesures réalisées sur les circuits imprimés et les composants électroniques.
