Tests des semi-conducteurs dans l’industrie électronique

Les semi-conducteurs constituent le cœur de la plupart des équipements électroniques modernes. Des smartphones aux systèmes automobiles en passant par les infrastructures industrielles, les circuits intégrés jouent un rôle central dans le fonctionnement des technologies numériques. Avant leur intégration dans des cartes électroniques ou des modules électroniques, ces composants doivent être soumis à des procédures de test rigoureuses afin de vérifier leurs performances et leur fiabilité.

Pourquoi tester les semi-conducteurs

Dans l’industrie de la microélectronique, la fabrication des circuits intégrés implique des procédés technologiques extrêmement complexes. Les puces électroniques sont produites à partir de wafers de silicium contenant parfois plusieurs centaines de circuits identiques. Avant d’être intégrés dans des produits électroniques, ces composants doivent être contrôlés afin d’identifier les défauts de fabrication et de vérifier leurs performances électriques.

Ces procédures de validation permettent d’éliminer les circuits défectueux et d’assurer que les puces livrées aux fabricants respectent les spécifications techniques prévues.

Une fois les circuits intégrés montés sur des cartes électroniques, d’autres méthodes de validation peuvent être utilisées, notamment les tests ICT / FCT qui permettent de vérifier les connexions et les composants présents sur les cartes électroniques.

Les tests au niveau des wafers

Les premiers tests des semi-conducteurs sont réalisés directement sur les wafers de silicium avant que les circuits intégrés ne soient découpés et encapsulés. Cette étape permet de vérifier le fonctionnement électrique de chaque puce individuelle.

Les équipements de test utilisent des sondes de précision capables d’établir un contact avec les microstructures présentes sur le wafer. Ces sondes sont souvent composées de pointes très fines capables d’accéder aux zones de test prévues sur les circuits intégrés.

Cette phase permet d’identifier les puces fonctionnelles et celles présentant des anomalies avant les étapes de découpe et de conditionnement.

Les tests des circuits intégrés encapsulés

Après le découpage du wafer et l’encapsulation des circuits intégrés dans leurs boîtiers, une nouvelle série de tests est réalisée. Ces contrôles permettent de vérifier que le composant fonctionne correctement dans son conditionnement final.

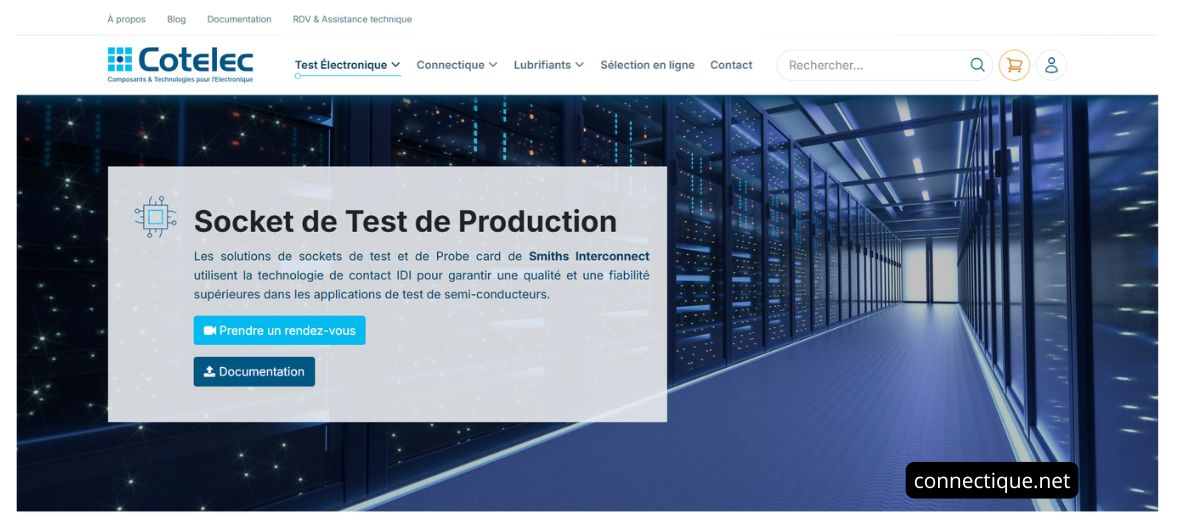

Les circuits intégrés peuvent être testés à l’aide de sockets spécialisés capables de connecter automatiquement les broches du composant aux équipements de test.

Une fois intégrés dans des cartes électroniques, ces circuits seront également contrôlés lors des procédures de validation des cartes, notamment lors des tests PCB.

Les équipements de test pour les semi-conducteurs

Les tests de semi-conducteurs nécessitent des équipements particulièrement sophistiqués capables de mesurer des signaux électriques extrêmement précis. Les bancs de test utilisés dans l’industrie des puces électroniques sont conçus pour effectuer des millions de mesures dans des délais très courts.

Équipement	Fonction
Sonde de wafer	Connexion aux circuits intégrés sur le wafer
Testeur automatique	Analyse des performances électriques
Sockets de test	Connexion aux circuits intégrés encapsulés
Système de pilotage	Automatisation des séquences de test

Ces installations permettent d’effectuer des tests rapides tout en maintenant un niveau de précision élevé.

Les paramètres analysés pendant les tests

Les tests des semi-conducteurs permettent de mesurer un grand nombre de paramètres électriques afin de vérifier que les circuits intégrés respectent les spécifications prévues lors de leur conception.

Ces mesures permettent d’identifier les circuits conformes et ceux qui présentent des anomalies susceptibles de compromettre leur fonctionnement.

Les tests des semi-conducteurs dans l’écosystème des tests électroniques

Les tests de semi-conducteurs représentent une étape essentielle dans la chaîne de production électronique. Ils interviennent bien avant l’assemblage final des cartes électroniques et complètent les autres méthodes de validation utilisées dans l’industrie.

L’ensemble de ces méthodes est présenté dans la page consacrée aux applications des pointes de test, qui décrit les différents domaines d’utilisation des systèmes de test électroniques.

Après l’intégration des circuits intégrés dans des cartes électroniques, les fabricants réalisent généralement des contrôles électriques et fonctionnels. Les tests fonctionnels permettent par exemple d’observer le comportement global d’un circuit électronique lorsqu’il est alimenté.

Dans les systèmes utilisant des communications radio, les ingénieurs réalisent également des tests RF / HF afin de vérifier les performances des circuits radiofréquences. Les équipements électroniques de puissance peuvent quant à eux nécessiter des tests fort courant afin de contrôler la transmission d’énergie dans les circuits.

Ces différentes méthodes de validation permettent aux fabricants de garantir la qualité et la fiabilité des équipements électroniques modernes.
