Tests fonctionnels dans la validation des cartes électroniques
Dans l’industrie électronique, les tests fonctionnels permettent de vérifier le comportement réel d’une carte électronique ou d’un système complet afin de s’assurer que l’équipement fonctionne correctement dans des conditions proches de son utilisation finale.
Tests fonctionnels dans la validation des cartes électroniques
Dans la fabrication électronique moderne, la fiabilité des systèmes repose sur des procédures de contrôle très rigoureuses. Après l’assemblage des cartes électroniques, les industriels doivent vérifier que les circuits fonctionnent correctement dans leur environnement d’utilisation. Les tests fonctionnels permettent précisément d’effectuer cette validation en observant le comportement réel du système lorsqu’il est alimenté et soumis à différents scénarios de fonctionnement.
Principe des tests fonctionnels en électronique
Les tests fonctionnels consistent à vérifier le comportement global d’un circuit électronique ou d’un système complet. Contrairement aux tests qui analysent les composants individuellement, cette approche consiste à mettre la carte en fonctionnement afin d’observer ses réactions dans différentes situations.
La carte électronique est alimentée et reliée à un banc de test capable d’envoyer des signaux, de simuler des conditions d’utilisation et d’analyser les réponses du système. Cette méthode permet de vérifier que le circuit accomplit correctement les fonctions pour lesquelles il a été conçu.

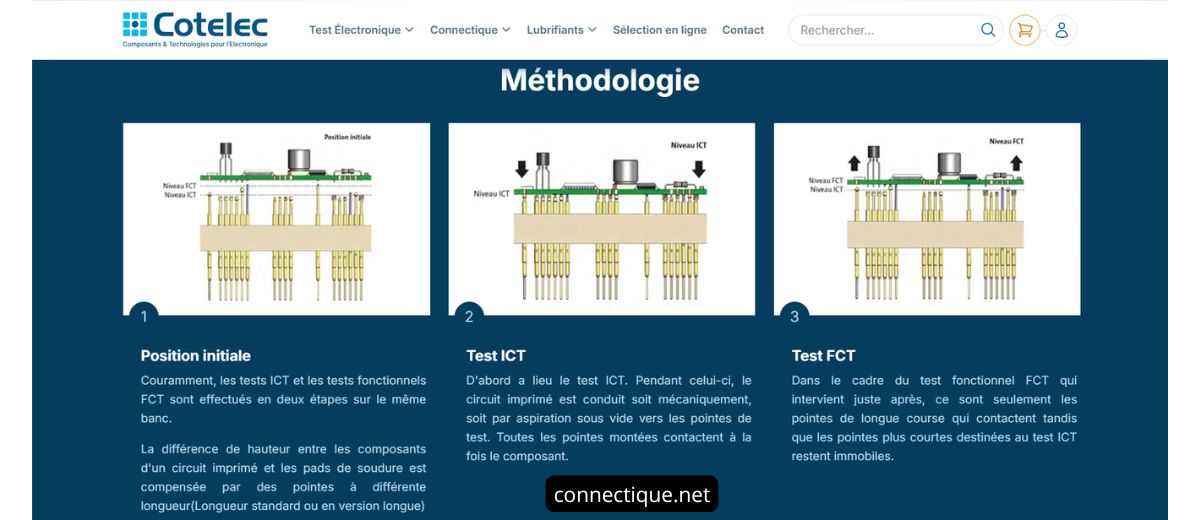

Les tests fonctionnels interviennent généralement après les contrôles électriques réalisés lors des tests ICT / FCT, qui permettent de vérifier la connectivité et les valeurs électriques des composants présents sur la carte.
Objectifs des tests fonctionnels dans l’industrie
Dans les chaînes de production électroniques, les tests fonctionnels jouent un rôle important dans la détection des anomalies qui ne peuvent pas être identifiées lors des contrôles électriques classiques. Certains défauts apparaissent uniquement lorsque la carte fonctionne dans des conditions proches de son environnement réel.
- vérifier le comportement global du système électronique
- contrôler la communication entre les différents composants
- analyser les signaux électriques produits par la carte
- simuler des conditions d’utilisation réelles
- identifier les anomalies logicielles ou électroniques
Ces tests permettent d’obtenir une vision globale du fonctionnement du produit avant son intégration dans un équipement final.
Les bancs de test fonctionnels
Les tests fonctionnels sont réalisés à l’aide de bancs de test spécialement conçus pour reproduire les conditions d’utilisation d’un produit électronique. Ces installations peuvent envoyer différents signaux électriques, mesurer les réponses du circuit et analyser les performances du système.
Dans de nombreux cas, ces bancs utilisent également des pointes de test afin d’accéder à certains points de mesure présents sur la carte électronique.
| Élément du banc de test | Fonction |
|---|---|
| Interface de test | Connexion entre le banc et la carte électronique |
| Système d’alimentation | Simulation des conditions électriques |
| Analyseurs de signaux | Observation des réponses du circuit |
| Logiciel de test | Pilotage du scénario de test |
Ces infrastructures peuvent être entièrement automatisées afin de tester un grand nombre de cartes électroniques en production.
Mesures et signaux analysés pendant les tests
Les tests fonctionnels permettent d’observer différents paramètres électriques et logiques. Selon la nature du système testé, les ingénieurs peuvent analyser les tensions, les courants, les signaux numériques ou encore les communications entre circuits.
Dans certains équipements, les tests peuvent également inclure des échanges de données avec des interfaces de communication telles que des bus industriels, des ports série ou des réseaux embarqués.
Cette approche permet de vérifier que l’ensemble du système fonctionne correctement dans son environnement opérationnel.
Impact sur la qualité des équipements électroniques
Les tests fonctionnels permettent d’améliorer considérablement la fiabilité des équipements électroniques. En détectant les défauts avant l’expédition des produits, les industriels réduisent les risques de panne sur le terrain et améliorent la satisfaction des utilisateurs.
- réduction des retours produits
- amélioration de la qualité des systèmes électroniques
- identification précoce des défauts de conception
- optimisation des processus industriels
Dans les secteurs exigeants comme l’automobile, l’aéronautique ou les équipements industriels, ces contrôles représentent une étape essentielle du processus de fabrication.
Les autres méthodes de test électroniques
Les tests fonctionnels s’intègrent dans un ensemble plus large de méthodes de validation utilisées dans l’industrie électronique. L’ensemble de ces techniques est présenté dans la page consacrée aux applications des pointes de test.
Avant la réalisation des tests fonctionnels, les fabricants utilisent généralement des tests ICT / FCT afin de contrôler les composants et les connexions présents sur la carte électronique.
Certaines applications nécessitent également des contrôles spécifiques, notamment dans les systèmes radio où les ingénieurs réalisent des tests RF / HF. Les systèmes électroniques de puissance impliquent quant à eux des tests fort courant.
Dans l’industrie des circuits intégrés, les ingénieurs effectuent des procédures dédiées pour les tests semi-conducteurs. Enfin, les fabricants de cartes électroniques mettent en place des méthodes de contrôle détaillées décrites dans la section sur les tests PCB.
Pour identifier les solutions de test adaptées à vos cartes électroniques, vos bancs de validation ou vos infrastructures de test industrielles, les équipes de Cotelec peuvent vous accompagner dans le choix des pointes de test et des interfaces les plus adaptées à votre environnement technique.
